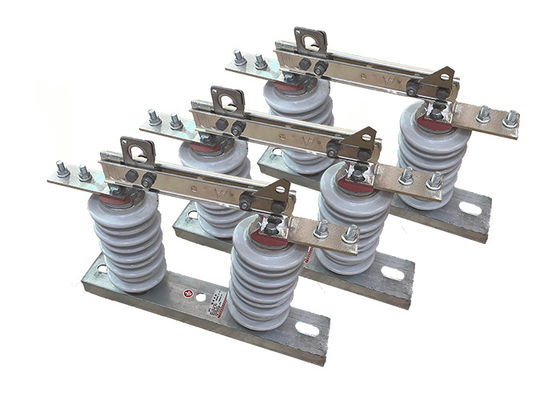

GW9 श्रृंखला आउटडोर डिस्कनेक्टर स्विच 36kV 1000A सबस्टेशन के लिए आसान स्थापना के साथ ओवरहेड लाइन डिस्कनेक्ट स्विच
उत्पाद का वर्णनः
उच्च वोल्टेज अलगाव स्विच का उपयोग उच्च वोल्टेज विद्युत संचरण और वितरण प्रणालियों में रखरखाव या मरम्मत के प्रयोजनों के लिए अपने विद्युत स्रोतों से सर्किटों को डिस्कनेक्ट करने के लिए किया जाता है।वे बिजली की आपूर्ति से सर्किट को अलग करने के लिए एक साधन प्रदान करते हैं, जिससे श्रमिकों को बिजली के झटके के जोखिम के बिना अपने कार्यों को सुरक्षित रूप से करने की अनुमति मिलती है।
एक उच्च वोल्टेज अलगाव स्विच के संचालन में एक घूर्णी ध्रुव शामिल है जो स्विच के ब्लेड या संपर्क के खुलने और बंद होने को नियंत्रित करता है। ध्रुव को घुमाकर,ब्लेड को संलग्न या अनइंजेक्ट किया जा सकता है, जिससे सर्किट को कनेक्ट या डिस्कनेक्ट किया जा सकता है। यह तंत्र स्विच की स्थिति का मैन्युअल और दृश्य संकेत देता है।
ऑपरेटर की सुरक्षा सुनिश्चित करने के लिए, डिस्कनेक्टर स्विच का पोल आम तौर पर एक गैर-संवाहक सामग्री से बना होता है, जैसे कि फाइबरग्लास या मिश्रित सामग्री,जो सिस्टम में मौजूद उच्च वोल्टेज के खिलाफ इन्सुलेशन प्रदान करता हैयह इन्सुलेशन स्विच को संचालित करते समय ऑपरेटर को विद्युत शॉक से बचाता है।
उच्च वोल्टेज अलगाव स्विच विभिन्न डिजाइनों और आकारों में उपलब्ध हैं ताकि वे नियंत्रित सर्किट के विभिन्न वोल्टेज और वर्तमान रेटिंग को समायोजित कर सकें।वे आम तौर पर बाहरी सेटिंग्स में खंभे या संरचनाओं पर लगाए जाते हैंअन्य सुरक्षा उपकरणों जैसे सर्किट ब्रेकर और फ्यूज के साथ मिलकर,डिस्कनेक्टर स्विच विद्युत प्रणाली की समग्र सुरक्षा और विश्वसनीयता में योगदान देते हैं, एक अलग और सुरक्षा साधन प्रदान करके.
विशेषताएं:
1उच्च वोल्टेज और वर्तमान संभाल क्षमताः उच्च वोल्टेज डिस्कनेक्ट स्विच उच्च वोल्टेज बिजली प्रणालियों में आम तौर पर पाए जाने वाले उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं,और आम तौर पर 69 kV और उससे अधिक के लिए नामित हैं.
2स्थिर और चलती संपर्कः उच्च वोल्टेज डिस्कनेक्ट स्विच में स्थिर और चलती संपर्कों का एक सेट होता है जो एक वायु अंतर द्वारा अलग किए जाते हैं। जब स्विच बंद हो जाता है, तो स्विच बंद हो जाता है।संपर्क एक दूसरे के संपर्क में हैंजब स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं, जिससे सर्किट के माध्यम से धारा का प्रवाह बाधित हो जाता है।
3मैन्युअल या मोटर चालित संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर मैन्युअल या मोटर चालित किया जा सकता है।मोटर चालित स्विच दूरस्थ संचालन की अनुमति देते हैं, जो सुरक्षा और सुविधा में सुधार कर सकता है।
4बाहरी निर्माणः उच्च वोल्टेज डिस्कनेक्ट स्विच बाहरी उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर स्टील या एल्यूमीनियम जैसी टिकाऊ सामग्री से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए निर्मित हैं, जैसे कि चरम तापमान, हवा, बारिश और धूल।
5दृश्य संकेतक: उच्च वोल्टेज डिस्कनेक्ट स्विच में अक्सर स्विच की स्थिति दिखाने के लिए दृश्य संकेतक होते हैं, जैसे कि खुला या बंद।यह ऑपरेटरों को जल्दी और आसानी से स्विच की स्थिति निर्धारित करने के लिए अनुमति देता है.
6सुरक्षा सुविधाएं: उच्च वोल्टेज डिस्कनेक्ट स्विच को सुरक्षा सुविधाओं के साथ डिजाइन किया गया है ताकि श्रमिकों और जनता को विद्युत खतरों से बचाया जा सके।जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्कइन सुविधाओं में सुरक्षा इंटरलॉक, ग्राउंडिंग प्रावधान और चेतावनी लेबल शामिल हो सकते हैं।
ऑपरेशन
1जब उच्च वोल्टेज अलगावकर्ता स्विच बंद स्थिति में होता है, तो अलगावकर्ता के संपर्क एक दूसरे के संपर्क में होते हैं, जिससे सर्किट के माध्यम से धारा बहती है।एचवी विद्युत अलगावकर्ता को मैन्युअल या दूरस्थ संचालन द्वारा बंद किया जाता है, एचवी विद्युत अलगाव के प्रकार के आधार पर।
2बिजली प्रणाली के एक खंड को अलग करने के लिए, एचवी विद्युत अलगाव को खोला जाना चाहिए।यह आम तौर पर संपर्क को अलग करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर को संचालित करके किया जाता है.
3एक बार उच्च वोल्टेज अलगावकर्ता स्विच खोलने के बाद, बिजली प्रणाली का वह खंड जो अलगावकर्ता से जुड़ा है, शेष प्रणाली से अलग हो जाता है।यह पृथक सर्किट पर रखरखाव या मरम्मत के काम को सुरक्षित रूप से करने के लिए अनुमति देता है.
4जब रखरखाव या मरम्मत का कार्य पूरा हो जाता है, तो उच्च वोल्टेज अलगावकर्ता स्विच को बंद कर दिया जा सकता है ताकि अलगाव सर्किट में बिजली बहाल की जा सके।यह संपर्क कनेक्ट करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बहाल करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर संचालित द्वारा किया जाता है.
सुरक्षा युक्तियाँ:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
स्थितिः
1.उंचाई 1000 मीटर से अधिक नहीं है
2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;
3. हवा का दबाव 700Pa से अधिक नहीं है।
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;
5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;
6सामान्य प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।
और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से इन्सुलेटर की इन्सुलेशन और चालकता क्षमता को प्रभावित करते हैं
7.प्रदूषण-सबूत प्रकार अलगाव गंभीर गंदे प्रवाह क्षेत्र के लिए लागू होता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण पदार्थ नहीं होना चाहिए
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
