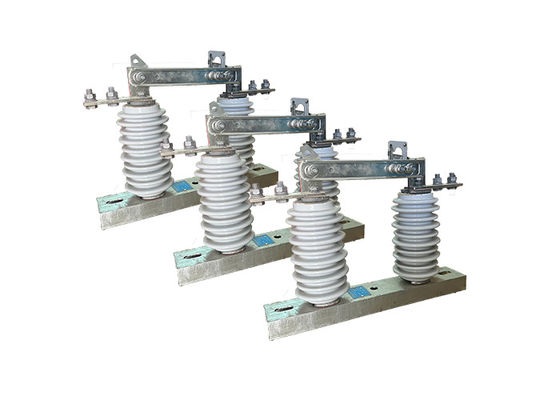

औद्योगिक ग्रे हाई वोल्टेज सिंगल फेज आइसोलेटर स्विच के लिए रखरखाव GW9-10/630A हुकस्टिक संचालित स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज अलगाव स्विच, जिसे डिस्कनेक्ट स्विच या अलगाव स्विच के रूप में भी जाना जाता है, उच्च वोल्टेज बिजली प्रणालियों में एक आवश्यक घटक है।यह विद्युत सर्किट के एक विशिष्ट खंड को उसके बिजली स्रोत से डिस्कनेक्ट करने या अलग करने के उद्देश्य से कार्य करता है.
उच्च वोल्टेज अलगाव स्विच का प्राथमिक कार्य विद्युत सर्किट को भौतिक रूप से तोड़ना है, जिससे उपकरण और बिजली स्रोत के बीच अलगाव पैदा होता है।यह डिस्कनेक्शन और अलगाव रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना उपकरण पर सुरक्षित रूप से काम करने की अनुमति देता है.
एक वैक्यूम सर्किट ब्रेकर के विपरीत, उच्च वोल्टेज अलगाव स्विच आर्क बुझाने की क्षमता प्रदान नहीं करता है।यह सर्किट स्विचिंग या दोष की स्थिति के दौरान हो सकता है कि विद्युत चापों को बाधित या बुझाने के लिए डिज़ाइन नहीं किया गया है.
उच्च वोल्टेज बिजली प्रणालियों में, उच्च वोल्टेज अलगाव स्विच अक्सर एक वैक्यूम सर्किट ब्रेकर के साथ समन्वित होता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर को सर्किट को भौतिक रूप से अलग करने और विजुअल रूप से डिस्कनेक्ट करने के लिए संचालित किया जाता है।
उच्च वोल्टेज अलगाव स्विच रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट खोलने और एक दृश्यमान हवा अंतर बनाने के लिए संचालित हैयह क्रिया पुष्टि करती है कि उपकरण निष्क्रिय है और रखरखाव गतिविधियों के लिए सुरक्षित है।
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
आवेदनः
1उच्च वोल्टेज डिस्कनेक्ट स्विच बिजली ट्रांसमिशन और वितरण प्रणालियों में आवश्यक घटक हैं।क्योंकि वे रखरखाव या मरम्मत कार्य के लिए नेटवर्क के विशिष्ट खंडों को अलग करने की अनुमति देते हैंइनका उपयोग किसी खराबी या अन्य असामान्य स्थिति की स्थिति में नेटवर्क के कुछ हिस्सों को अलग करने के लिए भी किया जा सकता है।
2ये स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं, और आमतौर पर टिकाऊ और मजबूत सामग्री जैसे स्टेनलेस स्टील, एल्यूमीनियम या तांबा से बने होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, तेज हवाएं और भारी बारिश।
3.उच्च वोल्टेज डिस्कनेक्ट स्विच के कई प्रकार हैं, जिनमें एयर ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच शामिल हैं। एयर ब्रेक स्विच सबसे आम प्रकार हैं,और वे संपर्क के एक सेट का उपयोग कर काम करते हैं कि शारीरिक रूप से अलग जब स्विच खोला जाता हैतेल से डूबे स्विच आमतौर पर उच्च वोल्टेज अनुप्रयोगों में उपयोग किए जाते हैं और स्विच खोले जाने पर आर्किंग को रोकने के लिए तेल से भरे जाते हैं।गैस-अछूता स्विच स्विच संपर्कों को अछूता करने के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जो छोटे और अधिक कॉम्पैक्ट स्विच डिजाइन की अनुमति देता है।
4उच्च वोल्टेज डिस्कनेक्ट स्विच को योग्य प्रशिक्षण प्राप्त योग्य कर्मियों द्वारा संचालित और रखरखाव किया जाना चाहिए। इन स्विचों के साथ काम करते समय सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए।जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग और उपकरण के आकस्मिक ऊर्जाकरण को रोकने के लिए लॉकआउट/टैगआउट प्रक्रियाओं का पालन करना शामिल है।उच्च वोल्टेज डिस्कनेक्ट स्विच का नियमित रखरखाव और परीक्षण भी यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे ठीक से काम कर रहे हैं और उपयोग करने में सुरक्षित हैं।
ऑपरेशन:
1जब एचवी विद्युत अलगाव बंद स्थिति में होता है, अलगाव के संपर्क एक दूसरे के संपर्क में होते हैं, जिससे वर्तमान सर्किट के माध्यम से बहने की अनुमति देता है।एचवी विद्युत अलगावकर्ता को मैन्युअल या दूरस्थ संचालन द्वारा बंद किया जाता है, एचवी विद्युत अलगाव के प्रकार के आधार पर।
2बिजली प्रणाली के एक खंड को अलग करने के लिए, एचवी विद्युत अलगाव को खोला जाना चाहिए।यह आम तौर पर संपर्क को अलग करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर को संचालित करके किया जाता है.
3एक बार एचवी विद्युत अलगावकर्ता खोलने के बाद, बिजली प्रणाली का वह खंड जो अलगावकर्ता से जुड़ा है, शेष प्रणाली से अलग हो जाता है।यह पृथक सर्किट पर रखरखाव या मरम्मत के काम को सुरक्षित रूप से करने के लिए अनुमति देता है.
4जब रखरखाव या मरम्मत का कार्य पूरा हो जाता है, तो पृथक सर्किट में बिजली बहाल करने के लिए एचवी विद्युत अलगावकर्ता को बंद किया जा सकता है।यह संपर्क कनेक्ट करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बहाल करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर संचालित द्वारा किया जाता है.
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को यथाशीघ्र बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
