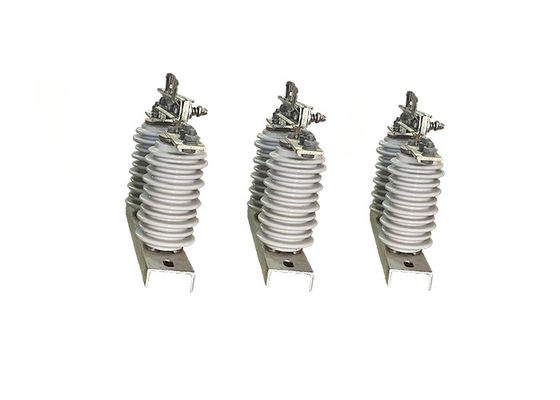

सिरेमिक हाई वोल्टेज डिस्कनेक्टर स्विच आसान स्थापना 630A 12kV बिजली प्रणाली के लिए विद्युत अलगाव स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आमतौर पर उच्च वोल्टेज बिजली संचरण और वितरण प्रणालियों में प्रयोग किया जाता है.
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक दोष या ओवर करंट। जब स्विच खुला है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
उच्च वोल्टेज डिस्कनेक्ट स्विच के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है, क्योंकि यदि उन्हें सही तरीके से नहीं संभाला जाता है तो वे खतरनाक हो सकते हैं।केवल योग्य और प्रशिक्षित कर्मियों को ही उच्च वोल्टेज उपकरणों का संचालन और रखरखाव करने की अनुमति दी जानी चाहिए.
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
ऑपरेशन:
1जब एचवी विद्युत अलगाव बंद स्थिति में होता है, अलगाव के संपर्क एक दूसरे के संपर्क में होते हैं, जिससे वर्तमान सर्किट के माध्यम से बहने की अनुमति देता है।एचवी विद्युत अलगावकर्ता को मैन्युअल या दूरस्थ संचालन द्वारा बंद किया जाता है, एचवी विद्युत अलगाव के प्रकार के आधार पर।
2बिजली प्रणाली के एक खंड को अलग करने के लिए, एचवी विद्युत अलगाव को खोला जाना चाहिए।यह आम तौर पर संपर्क को अलग करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर को संचालित करके किया जाता है.
3एक बार एचवी विद्युत अलगावकर्ता खोलने के बाद, बिजली प्रणाली का वह खंड जो अलगावकर्ता से जुड़ा है, शेष प्रणाली से अलग हो जाता है।यह पृथक सर्किट पर रखरखाव या मरम्मत के काम को सुरक्षित रूप से करने के लिए अनुमति देता है.
4जब रखरखाव या मरम्मत का कार्य पूरा हो जाता है, तो पृथक सर्किट में बिजली बहाल करने के लिए एचवी विद्युत अलगावकर्ता को बंद किया जा सकता है।यह संपर्क कनेक्ट करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बहाल करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर संचालित द्वारा किया जाता है.
सुरक्षा जोखिमः
सर्किट अलगाव: उच्च वोल्टेज अलगाव स्विच का उपयोग रखरखाव, मरम्मत या परीक्षण उद्देश्यों के लिए उच्च वोल्टेज सर्किट के एक खंड को अलग करने के लिए किया जाता है। स्विच खोलकर,खंड को प्रभावी ढंग से शेष प्रणाली से अलग किया जा सकता है, जिससे काम सुरक्षित रूप से किया जा सके।
लोड स्विचिंग: उच्च वोल्टेज आइसोलेटर स्विच का उपयोग सर्किट में विद्युत शक्ति के प्रवाह को नियंत्रित करने के लिए लोड स्विच के रूप में किया जा सकता है।वे विशेष रूप से उन स्थितियों में उपयोगी हैं जहां भार अपेक्षाकृत छोटा है और सर्किट ब्रेकर या फ्यूज की आवश्यकता नहीं है.
हेड लाइन सुरक्षा: बिजली की लाइनों पर बिजली के झटके और अन्य विद्युत व्यवधानों से सुरक्षा प्रदान करने के लिए अक्सर हाई वोल्टेज आइसोलेटर स्विच लगाए जाते हैं।रेखा के एक खंड को अलग करके, स्विच उपकरण को नुकसान से बचाने और बिजली की कमी के जोखिम को कम करने में मदद कर सकता है।
ट्रांसफार्मर संरक्षण: उच्च वोल्टेज अलगाव स्विच का उपयोग ट्रांसफार्मर को विद्युत नेटवर्क से अलगाव करके एक गलती या अधिभार की स्थिति में सुरक्षा के लिए भी किया जाता है।ट्रांसफार्मर को नेटवर्क से डिस्कनेक्ट किया जा सकता है, जिससे ट्रांसफार्मर और अन्य उपकरणों को नुकसान न हो।
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को यथाशीघ्र बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
स्थितिः
1निर्दिष्ट क्षेत्र में अधिकतम ऊंचाई समुद्र तल से 1000 मीटर से अधिक नहीं है। यह ऊंचाई सीमा उपकरण की स्थापना और संचालन के लिए प्रासंगिक है।
2परिवेश के हवा के तापमान की कुछ सीमाएं हैं। अधिकतम तापमान +40°C से अधिक नहीं होना चाहिए, और न्यूनतम तापमान विशिष्ट क्षेत्र के आधार पर भिन्न हो सकता है। सामान्य क्षेत्रों में,न्यूनतम तापमान -30°C से नीचे नहीं गिरना चाहिए, जबकि पैरामोस क्षेत्रों में, यह -40 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700 पास्कल (पा) से अधिक नहीं होना चाहिए, जो लगभग 34 मीटर प्रति सेकंड की हवा की गति से मेल खाता है।यह सीमा यह सुनिश्चित करती है कि उपकरण इसकी कार्यक्षमता या संरचनात्मक अखंडता को खतरे में डाले बिना हवा के बल का सामना कर सके.
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं होनी चाहिए। यह भूकंपीय गतिविधि की अधिकतम तीव्रता को संदर्भित करता है जिसे उपकरण क्षतिग्रस्त होने के बिना सहन कर सकता है।भूकंप की तीव्रता को मापने के लिए उपयोग किया जाने वाला विशिष्ट पैमाने क्षेत्र या देश पर निर्भर हो सकता है.
5कार्य वातावरण में लगातार तेज कंपन नहीं होना चाहिए। यह आवश्यकता यह सुनिश्चित करती है कि उपकरण सामान्य परिचालन स्थितियों में स्थिर और कार्यशील रहे।अत्यधिक कंपन से अलगाव के प्रदर्शन और जीवन काल पर असर पड़ सकता है.
6सामान्य प्रकार के अलगावकर्ताओं को उन स्थानों पर स्थापित किया जाना चाहिए जो गैस, धुएं, रासायनिक जमाव, नमक स्प्रे कोहरे, धूल और अन्य विस्फोटक या संक्षारक पदार्थों से दूर रखे जाते हैं।इन सामग्रियों को अलग करनेवाला की इन्सुलेशन और संवाहक क्षमताओं पर हानिकारक प्रभाव पड़ सकता है, जो इसके प्रदर्शन और सुरक्षा को खतरे में डाल सकता है।
7प्रदूषण प्रतिरोधी प्रकार के अलगावकारों को गंभीर प्रदूषण वाले क्षेत्रों में उपयोग के लिए डिज़ाइन किया गया है।विस्फोटक पदार्थों या आग का कारण बन सकती सामग्री की कोई उपस्थिति नहीं होनी चाहिएयह आवश्यकता यह सुनिश्चित करती है कि चुनौतीपूर्ण पर्यावरणीय परिस्थितियों के बावजूद अलगावकर्ता सुरक्षित और कार्यात्मक रहे।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
