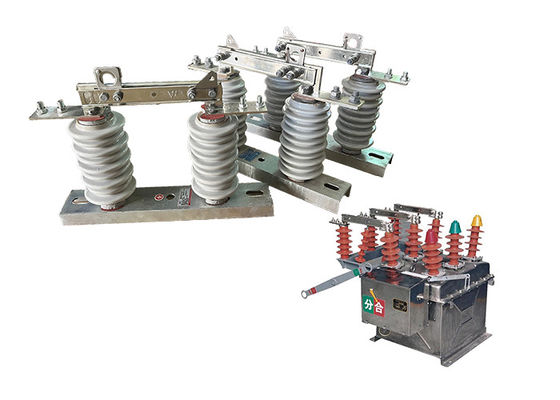

630 एएमपी उच्च वोल्टेज अलगाव स्विच वीसीबी ओवरहेड डिस्कनेक्ट स्विच वैक्यूम सर्किट ब्रेकर के साथ समन्वित
उत्पाद का वर्णन:
उच्च वोल्टेज अलगाव स्विच, जिसे डिस्कनेक्ट स्विच या अलगाव स्विच के रूप में भी जाना जाता है, विशेष रूप से विद्युत सर्किट के एक खंड को उसके बिजली स्रोत से डिस्कनेक्ट या अलग करने के लिए डिज़ाइन किया गया है।यह सर्किट में भौतिक ब्रेक प्रदान करता है, जिससे रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से उपकरण पर काम करने की अनुमति मिलती है। डिस्कनेक्ट आइसोलेटर सर्किट ब्रेकर की तरह कोई आर्क-एग्सेटिंग क्षमता प्रदान नहीं करता है।
उच्च वोल्टेज बिजली प्रणालियों में, उच्च वोल्टेज अलगाव स्विच और वैक्यूम सर्किट ब्रेक अक्सर एक साथ काम करने के लिए समन्वित होते हैं।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
उच्च वोल्टेज अलगाव स्विच रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय हो और काम करने के लिए सुरक्षित हो।
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
आवेदनः
1रखरखाव और मरम्मत: उच्च वोल्टेज अलगाव स्विच का उपयोग आमतौर पर रखरखाव और मरम्मत गतिविधियों के लिए विद्युत वितरण लाइनों को अलगाव और ग्राउंड करने के लिए किया जाता है।यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना ऊर्जायुक्त उपकरणों पर सुरक्षित रूप से काम करने की अनुमति देता है.
2आपातकालीन प्रतिक्रियाः उच्च वोल्टेज अलगाव स्विच का उपयोग आपातकालीन स्थितियों में किया जा सकता है, जैसे कि बिजली की कटौती या प्राकृतिक आपदाएं,विद्युत वितरण लाइनों को अलग करने और जमीन पर रखने और बिजली को सुरक्षित रूप से बहाल करने के लिए.
3स्विचिंग ऑपरेशंसः उच्च वोल्टेज अलगाव स्विच का उपयोग स्विच खोलने या बंद करने और विद्युत वितरण लाइनों पर अन्य स्विचिंग ऑपरेशंस करने के लिए किया जा सकता है।
ऑपरेशन:
1जब उच्च वोल्टेज अलगावकर्ता स्विच बंद स्थिति में होता है, तो अलगावकर्ता के संपर्क एक दूसरे के संपर्क में होते हैं, जिससे सर्किट के माध्यम से धारा बहती है।एचवी विद्युत अलगावकर्ता को मैन्युअल या दूरस्थ संचालन द्वारा बंद किया जाता है, एचवी विद्युत अलगाव के प्रकार के आधार पर।
2विद्युत प्रणाली के एक खंड को अलग करने के लिए, उच्च वोल्टेज अलगाव स्विच को खोला जाना चाहिए।यह आम तौर पर संपर्क को अलग करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर को संचालित करके किया जाता है.
3एक बार एचवी विद्युत अलगावकर्ता खोलने के बाद, बिजली प्रणाली का वह खंड जो अलगावकर्ता से जुड़ा है, शेष प्रणाली से अलग हो जाता है।यह पृथक सर्किट पर रखरखाव या मरम्मत के काम को सुरक्षित रूप से करने के लिए अनुमति देता है.
4जब रखरखाव या मरम्मत कार्य पूरा हो जाता है, तो उच्च वोल्टेज अलगावकर्ता स्विच को बंद कर दिया जा सकता है ताकि अलगाव सर्किट में बिजली बहाल की जा सके।यह संपर्क कनेक्ट करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बहाल करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर संचालित द्वारा किया जाता है.
स्थितिः
1स्थापना के लिए अधिकतम ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
2परिवेश का वायु तापमान +40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए और सामान्य क्षेत्रों में यह -30 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700Pa से अधिक नहीं होना चाहिए, जो 34m/s की हवा की गति से मेल खाता है।
4पृथक को 8 डिग्री तक की तीव्रता के भूकंप का सामना करने में सक्षम होना चाहिए।
5पृथक को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां लगातार तेज कंपन न हो।
6सामान्य प्रकार के अलगावकर्ताओं के लिए, उन्हें गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।और अन्य विस्फोटक और संक्षारक सामग्री जो गंभीर रूप से पृथक की इन्सुलेशन और चालकता क्षमता को प्रभावित कर सकते हैं.
7प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता अत्यधिक गंदे प्रवाहक क्षेत्रों में उपयोग के लिए उपयुक्त हैं, लेकिन उन्हें किसी भी विस्फोटक या आग पैदा करने वाली सामग्री वाले क्षेत्रों में स्थापित नहीं किया जाना चाहिए।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
