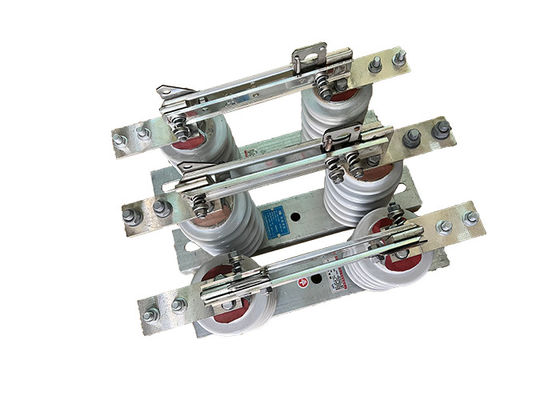

630A-1250A उच्च वोल्टेज औद्योगिक अलगाव स्विच समूह डिस्कनेक्ट स्विच बिजली प्रणाली में उपयोग की जाने वाली आसान स्थापना
उत्पाद का वर्णन:
उच्च वोल्टेज अलगाव स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग विद्युत प्रणालियों में सर्किट के एक समूह को शेष प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।यह आमतौर पर रखरखाव या मरम्मत के काम के लिए सर्किट के एक समूह को अलग करने के लिए कम वोल्टेज वितरण प्रणालियों में उपयोग किया जाता है.
उच्च वोल्टेज अलगाव स्विच को एक साथ कई सर्किट को संभालने के लिए डिज़ाइन किया गया है, जिससे उन्हें सर्किट के एक समूह को अलग करने का एक कुशल और सुविधाजनक तरीका बन जाता है।वे आम तौर पर एक समर्थन संरचना पर घुड़सवार होते हैं और स्थिर और चलती संपर्कों का एक सेट होता है जो एक हवा के अंतर से अलग होते हैंजब उच्च वोल्टेज अलगाव स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं, सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करते हैं और उन्हें शेष प्रणाली से अलग करते हैं।
यह विभिन्न पर्यावरणीय स्थितियों में सुरक्षित और विश्वसनीय रूप से काम करने के लिए भी डिज़ाइन किया गया है।और वे अपने प्रदर्शन और सुरक्षा सुनिश्चित करने के लिए कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन हैंयह विद्युत प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक है, जिससे शेष प्रणाली को बाधित किए बिना सर्किट के समूह पर रखरखाव या मरम्मत कार्य सुरक्षित रूप से किया जा सकता है।
आवेदनः
1अलगाव:जब अलगावकर्ता स्विच खुली स्थिति में होता है, तो यह विद्युत सर्किट में एक भौतिक अंतर बनाता है, जो स्विच के दोनों ओर ट्रांसमिशन लाइन के खंड को विद्युत रूप से अलग करता है।यह विद्युत ऊर्जा के माध्यम से प्रवाह से रोकता है, जो स्विच के नीचे उपकरण को नुकसान से बचाने में मदद कर सकता है।
2.ज्वार संरक्षणःअलगाव स्विच का उपयोग अक्सर ओवरजेट अवरुद्ध करने वालों के साथ किया जाता है, जिन्हें बिजली के झटके या अन्य विद्युत गड़बड़ी के कारण होने वाले वोल्टेज ओवरजेट से बचाने के लिए डिज़ाइन किया गया है।अलगाव स्विच और सर्ज अरेस्टर्स का संयोजन ट्रांसमिशन लाइन से अधिक विद्युत ऊर्जा को विचलित करके उपकरण को नुकसान से बचाने में मदद करता है.
3रखरखाव सुरक्षाःट्रांसमिशन लाइन में एक दिखाई देने वाला ब्रेक प्रदान करके, आइसोलेटर स्विच यह सुनिश्चित करने में मदद करता है कि रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना लाइन पर सुरक्षित रूप से काम किया जा सके।यह उपकरण और उस पर काम करने वाले लोगों दोनों की रक्षा करने में मदद करता है.
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
सुरक्षा जोखिमः
विद्युत झटका: उच्च वोल्टेज डिस्कनेक्ट स्विच यदि उचित रूप से नहीं संभाले जाते हैं तो संभावित घातक विद्युत झटका दे सकते हैं।यह तब हो सकता है जब स्विच को खोलने से पहले इसे ठीक से अलग नहीं किया जाता हो या उपकरण में कोई खराबी हो.
2आर्क फ्लैशः जब उच्च वोल्टेज डिस्कनेक्ट स्विच खोले जाते हैं, तो एक आर्क फ्लैश हो सकता है, जो गर्मी, प्रकाश और दबाव के रूप में ऊर्जा की एक महत्वपूर्ण मात्रा जारी कर सकता है। इससे जलन हो सकती है,आंखों की क्षति, और अन्य चोटें।
उपकरण की खराबीः उच्च वोल्टेज डिस्कनेक्ट स्विच खराब हो सकते हैं यदि उनका उचित रखरखाव नहीं किया जाता है या यदि वे अतिभारित होते हैं। इससे उपकरण क्षतिग्रस्त हो सकता है, बिजली की आग लग सकती है और अन्य खतरे हो सकते हैं।
4पर्यावरण संबंधी जोखिमः उच्च वोल्टेज डिस्कनेक्ट स्विच अक्सर बाहरी वातावरण में स्थित होते हैं, जहां वे अत्यधिक मौसम की स्थिति के संपर्क में आ सकते हैं, जैसे कि तेज हवाएं, भारी बारिश,और बिजली के झटकेये स्थितियां उपकरण का संचालन या रखरखाव करने वाले कर्मियों के लिए अतिरिक्त सुरक्षा जोखिम पैदा कर सकती हैं।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
