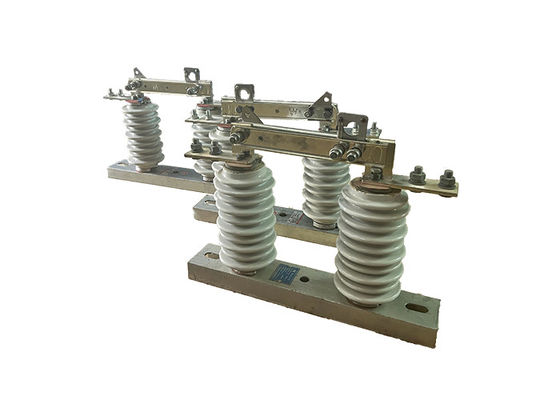

सिंगल फेज हाई वोल्टेज आइसोलेटर स्विच पोर्सिलेन आउटडोर वैक्यूम सर्किट ब्रेकर 1250A 12kV सबस्टेशन के लिए
उत्पाद का वर्णन:
हाई वोल्टेज आइसोलेटर स्विच एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन प्रयोजनों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।
आइसोलेटर स्विच को एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है,जो विद्युत उपकरण तक पहुँचने के लिए बढ़ाया जा सकता है, और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्यों को करने की अनुमति देता है, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।
अलगाव स्विच को विद्युत सर्किट में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो ऊर्जायुक्त उपकरणों के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।
स्थितिः
1स्थापना के लिए अधिकतम ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
2परिवेश का वायु तापमान +40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए और सामान्य क्षेत्रों में यह -30 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700Pa से अधिक नहीं होना चाहिए, जो 34m/s की हवा की गति से मेल खाता है।
4पृथक को 8 डिग्री तक की तीव्रता के भूकंप का सामना करने में सक्षम होना चाहिए।
5पृथक को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां लगातार तेज कंपन न हो।
6सामान्य प्रकार के अलगावकर्ताओं के लिए, उन्हें गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।और अन्य विस्फोटक और संक्षारक सामग्री जो गंभीर रूप से पृथक की इन्सुलेशन और चालकता क्षमता को प्रभावित कर सकते हैं.
7प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता अत्यधिक गंदे प्रवाहक क्षेत्रों में उपयोग के लिए उपयुक्त हैं, लेकिन उन्हें किसी भी विस्फोटक या आग पैदा करने वाली सामग्री वाले क्षेत्रों में स्थापित नहीं किया जाना चाहिए।
1. स्विच बंद करना:जब स्विच बंद हो जाता है, तो सर्किट के दो प्रवाहकीय भागों को एक दूसरे के संपर्क में लाया जाता है, जिससे सर्किट के माध्यम से विद्युत प्रवाह की अनुमति मिलती है।
2. स्विच खोलनाःजब स्विच खोला जाता है, तो सर्किट के दो प्रवाहकीय भागों के बीच एक वायु अंतराल बन जाता है, जो प्रभावी रूप से अनुभाग को शेष प्रणाली से अलग करता है।यह आमतौर पर रखरखाव की अनुमति देने के लिए किया जाता है, मरम्मत या परीक्षण कार्य सुरक्षित रूप से किए जाने चाहिए।
3. सर्किट को ग्राउंडिंग:सर्किट के पृथक खंड पर कोई कार्य करने से पहले, किसी भी अवशिष्ट विद्युत आवेश के निर्माण को रोकने के लिए सर्किट को ग्राउंड करना महत्वपूर्ण है।यह आमतौर पर एक पृथ्वी स्विच या ग्राउंडिंग इलेक्ट्रोड का उपयोग कर किया जाता है.
यह ध्यान रखना महत्वपूर्ण है कि उच्च वोल्टेज अलगाव स्विच का संचालन केवल प्रशिक्षित और योग्य कर्मियों द्वारा किया जाना चाहिए,क्योंकि यदि उन्हें गलत तरीके से संभाला जाए तो वे बिजली के झटके या चोट के गंभीर जोखिम का कारण बन सकते हैं।इसके अतिरिक्त, उच्च वोल्टेज उपकरण के साथ काम करते समय सभी सुरक्षा प्रक्रियाओं और दिशानिर्देशों का पालन करना महत्वपूर्ण है, जिसमें उपयुक्त सुरक्षात्मक कपड़े और उपकरण पहनना शामिल है।अछूता औजारों का प्रयोग करना, और यह सुनिश्चित करना कि क्षेत्र किसी भी ज्वलनशील या विस्फोटक पदार्थों से मुक्त है।
1अलगाव: स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली प्रणाली के एक चरण को अलग करने के लिए किया जाता है।
2उच्च वोल्टेज रेटिंगः इन स्विच को उच्च वोल्टेज स्तरों को संभालने के लिए डिज़ाइन किया गया है, आमतौर पर कुछ किलोवोल्ट से लेकर कई सौ किलोवोल्ट तक।
3मैन्युअल ऑपरेशनः स्विच को मैन्युअल रूप से हुकस्टिक या लीवर का उपयोग करके संचालित किया जाता है। ऑपरेटर को स्विच के सुरक्षित संचालन में प्रशिक्षित किया जाना चाहिए।
4दृश्य संकेतक: कुछ स्विचों में दृश्य संकेतक होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है, जिससे ऑपरेटरों को सर्किट की स्थिति जानना आसान हो जाता है।
5स्थायित्व: इन स्विचों को कठोर पर्यावरणीय परिस्थितियों, जैसे चरम तापमान, आर्द्रता और संक्षारक पदार्थों का सामना करने के लिए डिज़ाइन किया गया है।
6सुरक्षा विशेषताएंः स्विच को विद्युत खतरों से ऑपरेटरों की सुरक्षा के लिए सुरक्षा सुविधाओं के साथ डिज़ाइन किया गया है, जैसे कि अछूता सामग्री जो सक्रिय भागों के साथ आकस्मिक संपर्क को रोकती है।
7कॉम्पैक्ट आकारः एकल-चरण उच्च वोल्टेज अलगाव स्विच आमतौर पर आकार में कॉम्पैक्ट होते हैं और संकीर्ण स्थानों में स्थापित किए जा सकते हैं।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
