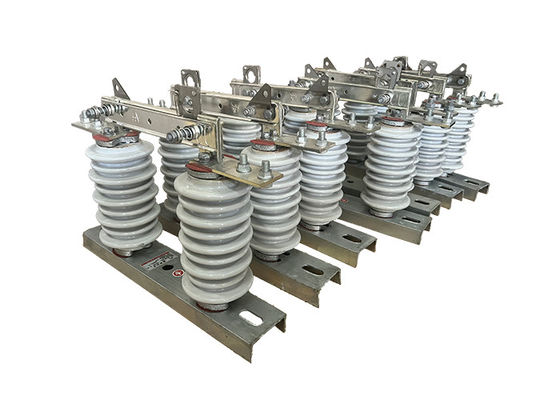

630A औद्योगिक उच्च वोल्टेज आइसोलेटर स्विच हुकस्टिक ओवरहेड डिस्कनेक्ट स्विच ब्रेक करने या कनेक्ट करने के लिए
उत्पाद का वर्णन:
हाई वोल्टेज आइसोलेटर स्विच एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन प्रयोजनों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।
उच्च वोल्टेज अलगाव स्विच को एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है,जो विद्युत उपकरण तक पहुँचने के लिए बढ़ाया जा सकता है, और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्यों को करने की अनुमति देता है, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।
अलगाव स्विच को विद्युत सर्किट में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो ऊर्जायुक्त उपकरणों के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।
संरचना:
1पोर्सिलेन इन्सुलेटर बॉडीः इन्सुलेटर बॉडी इन्सुलेटर का मुख्य घटक है, और आमतौर पर उच्च शक्ति वाले पोर्सिलेन से बना होता है।यह कंडक्टर और समर्थन संरचना के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और वांछित आकार और आकार में ढाला जाता है।
2धातु के अंत फिटिंगः धातु के अंत फिटिंग इन्सुलेटर शरीर से जुड़े होते हैं और इन्सुलेटर को कंडक्टर और सहायक संरचना से जोड़ने का साधन प्रदान करते हैं।वे आम तौर पर जस्ती इस्पात या अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं, और आसान स्थापना के लिए विशेष विशेषताओं जैसे कि स्लिव्स या बॉल-एंड-सॉकेट जोड़ों के साथ डिज़ाइन किया जा सकता है।
3सीलिंग यौगिकः एक सीलिंग यौगिक का उपयोग इन्सुलेटर शरीर और धातु के अंत फिटिंग के बीच संयुक्त को सील करने के लिए किया जाता है, जिससे नमी और प्रदूषकों को इन्सुलेटर के अंदर प्रवेश करने से रोका जाता है।
4हार्डवेयर: हार्डवेयर जैसे कि बोल्ट, नट और वॉशर का उपयोग धातु के अंत फिटिंग को इन्सुलेटर बॉडी और सहायक संरचना में सुरक्षित करने के लिए किया जाता है।
फिटिंग कैप: फिटिंग कैप का उपयोग धातु के अंत फिटिंग को जंग और क्षति से बचाने के लिए किया जाता है, और प्लास्टिक या अन्य सामग्रियों से बनाया जा सकता है।
5अतिरिक्त विशेषताएं: विशिष्ट अनुप्रयोग के आधार पर, चीनी मिट्टी के उच्च वोल्टेज विद्युत अलगावकों को अतिरिक्त सुविधाओं जैसे कि इन्सुलेटिंग बाधाओं, आर्क स्लैश,और उनके प्रदर्शन और सुरक्षा में सुधार के लिए पृथ्वी स्विच.
आवेदनः
1 सबस्टेशन अलगाव: सबस्टेशन में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग ट्रांसफार्मर, सर्किट ब्रेकर और अन्य उपकरणों को रखरखाव या मरम्मत के लिए बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
2 ट्रांसमिशन लाइन अलगाव: उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग रखरखाव, मरम्मत या आपात स्थिति के दौरान बिजली प्रवाह को रोकने के लिए उच्च वोल्टेज ट्रांसमिशन लाइन के अनुभागों को अलग करने के लिए किया जाता है.
संधारित्र बैंक स्विचिंगः संधारित्र बैंक वाली बिजली प्रणालियों में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के लिए संधारित्र बैंक को बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
लोड शेडिंगः ओवरलोड या अन्य आपात स्थिति के मामले में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग बिजली प्रणाली के कुछ हिस्सों को डिस्कनेक्ट करके लोड शेडिंग के लिए किया जा सकता है।
5 दोष पृथक्करण: उपकरण को क्षति से बचाने और बिजली आपूर्ति की निरंतरता सुनिश्चित करने के लिए बिजली प्रणाली के दोषपूर्ण वर्गों को अलग करने के लिए उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग किया जाता है।
ऑपरेशन:
1 तैयारीः स्विच चालू करने से पहले, सर्किट को बिजली से बाहर कर दिया जाना चाहिए और किसी भी विद्युत खतरों से बचने के लिए ठीक से ग्राउंड किया जाना चाहिए।स्विच क्षति या पहनने के किसी भी संकेत के लिए निरीक्षण किया जाना चाहिए.
2 स्विच बंद करनाः स्विच बंद करने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को बंद स्थिति में ले जाता है। यह सर्किट को बिजली स्रोत से जोड़ता है,सर्किट के माध्यम से धारा के प्रवाह की अनुमति.
3 स्विच खोलनाः स्विच खोलने के लिए ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को खुली स्थिति में ले जाता है। इससे सर्किट को बिजली स्रोत से डिस्कनेक्ट किया जाता है,धारा के प्रवाह को बाधित करना.
आर्क प्रबंधनः जब स्विच खोला जाता है, तो संपर्कों के बीच एक विद्युत चाप हो सकता है, जो खतरनाक हो सकता है और स्विच को नुकसान पहुंचा सकता है।स्विच को आर्क स्लैश या ब्लोआउट कॉइल्स जैसे उपकरणों से लैस किया जा सकता है.
5 सुरक्षा: उच्च वोल्टेज डिस्कनेक्ट स्विच के ऑपरेटरों को विद्युत खतरों को रोकने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना चाहिए। इसमें व्यक्तिगत सुरक्षा उपकरण पहनना, टीमों में काम करना,और लॉकआउट/टैगआउट प्रक्रियाओं के बाद.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
