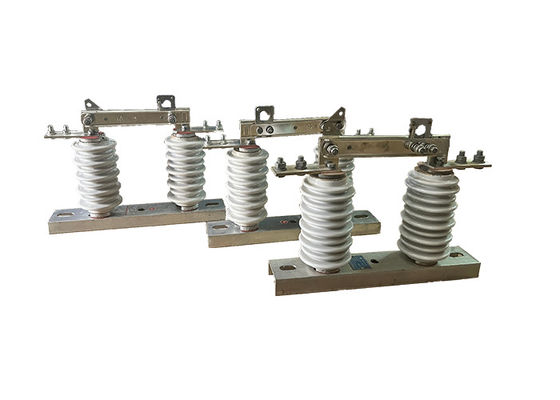

आइसोलेशन कंट्रोल हुक स्टिक डिस्कनेक्ट स्विच 630A/1000A/1250A ओवरहेड हाई वोल्टेज वर्टिकल आइसोलेटर स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज अलगाव स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या मरम्मत के लिए एक ऊपरी बिजली संचरण लाइन के एक खंड को अलग करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज विद्युत प्रणालियों में प्रयोग किया जाता है, जैसे कि विद्युत उपयोगिताओं द्वारा लंबी दूरी पर बिजली प्रसारित करने के लिए उपयोग किए जाते हैं।
स्विच एक ऊपरी संरचना पर लगाया जाता है, जैसे कि एक ट्रांसमिशन टॉवर या पोल, और बाहरी विद्युत प्रणालियों में आने वाली कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।इसमें एक लंबवत, या ऊपर-नीचे, स्विच संपर्कों को संलग्न या विच्छेदन करने के लिए आंदोलन, जो आम तौर पर तांबे या अन्य प्रवाहकीय सामग्री से बने होते हैं।
अलगाव स्विच को ट्रांसमिशन लाइन में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जिससे रखरखाव कर्मियों को बिजली के झटके या उपकरण को नुकसान के जोखिम के बिना लाइन पर सुरक्षित रूप से काम करने की अनुमति मिलती है।यह अक्सर अन्य सुरक्षा उपकरणों के साथ संयोजन में प्रयोग किया जाता हैविद्युत प्रणाली और उस पर काम करने वाले लोगों की सुरक्षा के लिए जमीनीकरण स्विच और सर्ज अरेस्टर्स जैसे उपकरण।
आवेदनः
1विद्युत ग्रिड: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच विद्युत ग्रिड में एक महत्वपूर्ण घटक है, जहां इसका उपयोग रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिए किया जाता है।इससे यह सुनिश्चित होता है कि बिजली ग्रिड चालू और विश्वसनीय रहे।, यहां तक कि रखरखाव या मरम्मत की गतिविधियों के दौरान भी।
2विद्युत सबस्टेशन: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग विद्युत सबस्टेशन में भी किया जाता है।जब इसका उपयोग व्यक्तिगत ट्रांसफार्मर या अन्य उपकरण के रखरखाव या मरम्मत के लिए पृथक करने के लिए किया जाता हैइससे यह सुनिश्चित होता है कि सबस्टेशन रखरखाव या मरम्मत गतिविधियों के दौरान भी चालू और विश्वसनीय रहे।
3नवीकरणीय ऊर्जा प्रणालियाँः ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग नवीकरणीय ऊर्जा प्रणालियों में भी किया जाता है, जैसे पवन और सौर ऊर्जा संयंत्र,रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिएयह यह सुनिश्चित करने में मदद करता है कि नवीकरणीय ऊर्जा प्रणाली रखरखाव या मरम्मत गतिविधियों के दौरान भी परिचालन और विश्वसनीय बनी रहे।
ऑपरेशन:
उच्च वोल्टेज अलगाव स्विच एक अलगावकर्ता का उपयोग कर आधार से प्रवाहकीय भाग को अलग करता है ताकि एक सामान्य कामकाजी अलगाव दूरी सुनिश्चित की जा सके और प्रवाहकीय भाग, अलगावकर्ता को तय किया जा सके,और एक एकीकृत स्विचिंग डिवाइस के रूप में आधार. जब यह खुली स्थिति में है, तो सामान्य कार्य वोल्टेज का सामना करने के लिए एक दृश्य अंतर और एक उचित ब्रेक इन्सुलेशन दूरी है।यह विश्वसनीय रूप से सामान्य कार्य करंट और शॉर्ट सर्किट दोष करंट ले जा सकता हैएक विशेष आर्क बुझाने वाले उपकरण की उपस्थिति के कारण, इसका उपयोग केवल वोल्टेज के साथ सर्किट स्विच करने के लिए किया जा सकता है लेकिन कोई भार नहीं।खोलने और बंद करने के संचालन एक अछूता हुक का उपयोग कर किया जाता है खींचने या इंटरलॉक में गोल छेद धक्का करने के लिए, गतिशील इंटरलॉक हुक को हटाने और स्थिर इंटरलॉक हुक के साथ संलग्न करने के लिए।
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को यथाशीघ्र बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) | केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) | 85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) | शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) | |||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) | ||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
