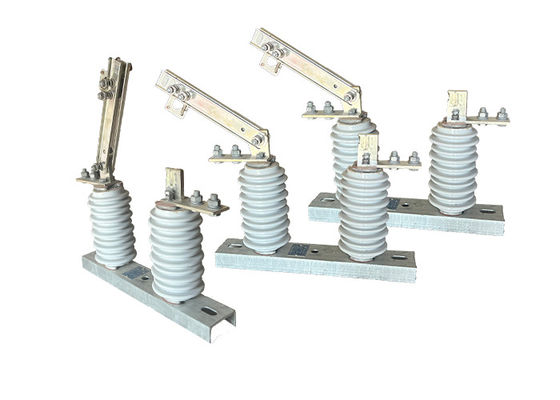

50/60 हर्ट्ज सिंगल फेज हाई वोल्टेज इलेक्ट्रिकल आइसोलेटर सुरक्षित संचालन और आसान स्थापना के साथ वर्टिकल ब्रेक स्विच
उत्पाद का वर्णनः
उच्च वोल्टेज विद्युत अलगावकर्ता, जिसे डिस्कनेक्ट स्विच के रूप में भी जाना जाता है, विशेष रूप से विद्युत सर्किट के एक खंड को उसके बिजली स्रोत से डिस्कनेक्ट या अलग करने के लिए डिज़ाइन किया गया है।यह सर्किट में भौतिक ब्रेक प्रदान करता है, जिससे रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से उपकरण पर काम करने की अनुमति मिलती है। डिस्कनेक्ट आइसोलेटर सर्किट ब्रेकर की तरह कोई आर्क बुझाने की क्षमता प्रदान नहीं करता है।
उच्च वोल्टेज बिजली प्रणालियों में, उच्च वोल्टेज अलगाव स्विच और वैक्यूम सर्किट ब्रेक अक्सर एक साथ काम करने के लिए समन्वित होते हैं।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
उच्च वोल्टेज विद्युत अलगावकर्ता रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय हो और काम करने के लिए सुरक्षित हो।
संरचना:
1पोर्सिलेन इन्सुलेटर बॉडीः इन्सुलेटर बॉडी इन्सुलेटर का मुख्य घटक है, और आमतौर पर उच्च शक्ति वाले पोर्सिलेन से बना होता है।यह कंडक्टर और समर्थन संरचना के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और वांछित आकार और आकार में ढाला जाता है।
2धातु के अंत फिटिंगः धातु के अंत फिटिंग इन्सुलेटर शरीर से जुड़े होते हैं और इन्सुलेटर को कंडक्टर और सहायक संरचना से जोड़ने का साधन प्रदान करते हैं।वे आम तौर पर जस्ती इस्पात या अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं, और आसान स्थापना के लिए विशेष विशेषताओं जैसे कि स्लिव्स या बॉल-एंड-सॉकेट जोड़ों के साथ डिज़ाइन किया जा सकता है।
3सीलिंग यौगिकः एक सीलिंग यौगिक का उपयोग इन्सुलेटर शरीर और धातु के अंत फिटिंग के बीच संयुक्त को सील करने के लिए किया जाता है, जिससे नमी और प्रदूषकों को इन्सुलेटर के अंदर प्रवेश करने से रोका जाता है।
4हार्डवेयर: हार्डवेयर जैसे कि बोल्ट, नट्स और वॉशर का उपयोग धातु के अंत फिटिंग को इन्सुलेटर बॉडी और सहायक संरचना में सुरक्षित करने के लिए किया जाता है।
फिटिंग कैप: फिटिंग कैप का उपयोग धातु के अंत फिटिंग को जंग और क्षति से बचाने के लिए किया जाता है, और प्लास्टिक या अन्य सामग्रियों से बनाया जा सकता है।
5.अतिरिक्त विशेषताएं: विशिष्ट अनुप्रयोग के आधार पर, चीनी मिट्टी के उच्च वोल्टेज विद्युत अलगावकों को अतिरिक्त विशेषताओं जैसे कि इन्सुलेटिंग बाधाओं, आर्क स्लैश,और उनके प्रदर्शन और सुरक्षा में सुधार के लिए पृथ्वी स्विच.
ऑपरेशन:
1अन्तरक्रियाशीलताः उच्च वोल्टेज डिस्कनेक्ट स्विच को विद्युत प्रणाली के अन्य घटकों जैसे सर्किट ब्रेकर, ट्रांसफार्मर या सुरक्षात्मक रिले के साथ एकीकृत करने के लिए डिज़ाइन किया गया है।यह अन्तरक्रियाशीलता संपूर्ण प्रणाली के समन्वित संचालन और सुरक्षा की अनुमति देती है।, जिससे बिजली का विश्वसनीय और कुशल वितरण सुनिश्चित हो सके।
2दूरस्थ निगरानी और निदानः कुछ उच्च वोल्टेज डिस्कनेक्ट स्विच दूरस्थ निगरानी और निदान क्षमताओं से लैस हैं।ये प्रणाली स्विच पैरामीटरों की वास्तविक समय की निगरानी करने में सक्षम हैं, जैसे कि तापमान, दबाव और संपर्क प्रतिरोध, विफलताओं को रोकने और प्रदर्शन को अनुकूलित करने के लिए सक्रिय रखरखाव और समस्या निवारण की अनुमति देता है।
3आपातकालीन संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच में आपातकालीन संचालन के लिए प्रावधान हो सकते हैं, जैसे कि मैनुअल ओवरराइड या आपातकालीन बिजली आपूर्ति।ये विशेषताएं यह सुनिश्चित करती हैं कि आपातकालीन स्थितियों में भी स्विच को संचालित किया जा सके, जैसे कि बिजली आउटेज या उपकरण की विफलता, विश्वसनीयता और सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
4मानकों का अनुपालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को उद्योग के मानकों और नियमों को पूरा करने के लिए डिजाइन और निर्मित किया जाता है, जिससे उनकी सुरक्षा और प्रदर्शन सुनिश्चित होता है।आईईसी जैसे मानकों का अनुपालन, एएनएसआई, या एनईएमए गारंटी देता है कि स्विच कठोर परीक्षण से गुजर चुका है और उच्च वोल्टेज अनुप्रयोगों में संचालन के लिए आवश्यक आवश्यकताओं को पूरा करता है।
आवेदनः
1सर्किट अलगाव: उच्च वोल्टेज अलगाव स्विच का उपयोग रखरखाव, मरम्मत या परीक्षण उद्देश्यों के लिए उच्च वोल्टेज सर्किट के एक खंड को अलग करने के लिए किया जाता है।खंड को प्रभावी ढंग से शेष प्रणाली से अलग किया जा सकता है, जिससे काम सुरक्षित रूप से किया जा सके।
2लोड स्विचिंग: उच्च वोल्टेज अलगाव स्विच का उपयोग सर्किट में विद्युत शक्ति के प्रवाह को नियंत्रित करने के लिए लोड स्विच के रूप में किया जा सकता है।वे विशेष रूप से उन स्थितियों में उपयोगी हैं जहां भार अपेक्षाकृत छोटा है और सर्किट ब्रेकर या फ्यूज की आवश्यकता नहीं है.
3ऊपरी लाइन सुरक्षा: बिजली की लाइनों पर उच्च वोल्टेज अलगाव स्विच अक्सर बिजली के झटके और अन्य विद्युत व्यवधानों से सुरक्षा प्रदान करने के लिए स्थापित किए जाते हैं।रेखा के एक खंड को अलग करके, स्विच उपकरण को नुकसान से बचाने और बिजली की कमी के जोखिम को कम करने में मदद कर सकता है।
4ट्रांसफार्मर संरक्षण: उच्च वोल्टेज अलगाव स्विच का उपयोग ट्रांसफार्मर को विद्युत नेटवर्क से अलगाव करके एक गलती या अधिभार की स्थिति में सुरक्षा के लिए भी किया जाता है।ट्रांसफार्मर को नेटवर्क से डिस्कनेक्ट किया जा सकता है, जिससे ट्रांसफार्मर और अन्य उपकरणों को नुकसान न हो।
स्थितिः
1स्थापना के लिए अधिकतम ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
2परिवेश का वायु तापमान +40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए और सामान्य क्षेत्रों में यह -30 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700Pa से अधिक नहीं होना चाहिए, जो 34m/s की हवा की गति से मेल खाता है।
4पृथक को 8 डिग्री तक की तीव्रता के भूकंप का सामना करने में सक्षम होना चाहिए।
5पृथक को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां लगातार तेज कंपन न हो।
6सामान्य प्रकार के अलगावकर्ताओं के लिए, उन्हें गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।और अन्य विस्फोटक और संक्षारक सामग्री जो गंभीर रूप से पृथक की इन्सुलेशन और चालकता क्षमता को प्रभावित कर सकते हैं.
7प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता अत्यधिक गन्दा प्रवाहक क्षेत्रों में उपयोग के लिए उपयुक्त हैं, लेकिन उन्हें किसी भी विस्फोटक या आग पैदा करने वाली सामग्री वाले क्षेत्रों में स्थापित नहीं किया जाना चाहिए।
तकनीकी मापदंडः
सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
1 | नामित वोल्टेज | केवी | 12 | |||||||||
2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
(H) GW9-12(W)/1000-20 | 1000 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12(W)/1000-20 | 50 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
अंतरभंग | 48 ((सूखा) | |||||||||||
48 ((सूखा) | ||||||||||||
48 ((सूखा) 40 ((वीट) |
||||||||||||
5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
50 | ||||||||||||
80 |
