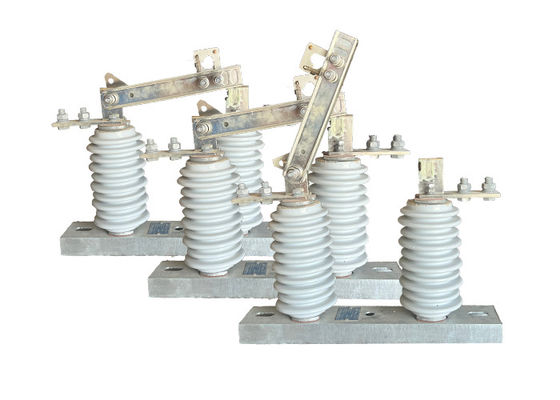

GW9 श्रृंखला स्वचालित रूप से हुकस्टिक डिस्कनेक्ट स्विच 630A ओवरलोड फंक्शन औद्योगिक उच्च वोल्टेज विद्युत अलगाव
उत्पाद का वर्णन:
उच्च वोल्टेज विद्युत अलगावकर्ता एक प्रकार का विद्युत स्विच है जिसका उपयोग बिजली प्रणालियों में रखरखाव या सुरक्षा उद्देश्यों के लिए प्रणाली के बाकी हिस्सों से एक सर्किट को अलग करने के लिए किया जाता है।शब्द "ऊर्ध्वाधर" अलगाव की दिशा को संदर्भित करता है, जो एक समर्थन संरचना पर ऊर्ध्वाधर माउंट किया जाता है।
उच्च वोल्टेज विद्युत अलगावकर्ताओं का उपयोग सामान्यतः उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।वे उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं और अक्सर बाहरी स्थानों में स्थापित किए जाते हैं.
उच्च वोल्टेज विद्युत अलगावकों में आम तौर पर स्थिर और चलती संपर्कों का एक सेट होता है जो एक हवा के अंतराल द्वारा अलग किए जाते हैं। जब अलगाव बंद स्थिति में होता है,संपर्क एक दूसरे के संपर्क में हैं, जिससे सर्किट के माध्यम से धारा बहती है। जब अलगावकर्ता खोला जाता है, तो संपर्क अलग हो जाते हैं,सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने और इसे शेष प्रणाली से अलग.
उच्च वोल्टेज विद्युत अलगावकर्ता बिजली प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक हैं और विभिन्न पर्यावरणीय स्थितियों में काम करने के लिए डिज़ाइन किए गए हैं।वे अक्सर कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन होते हैं ताकि यह सुनिश्चित किया जा सके कि वे प्रदर्शन और सुरक्षा के लिए उद्योग के मानकों को पूरा करते हैं.
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
आवेदनः
1रखरखाव और मरम्मत: डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली लाइन के एक खंड को अलग करने के लिए किया जाता है।यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से काम करने की अनुमति देता है.
2लोड शेडिंगः पावर ओवरलोड होने की स्थिति में, डिस्कनेक्टर स्विच का उपयोग लोड शेडिंग और पावर लाइन या उपकरण को नुकसान से बचाने के लिए किया जा सकता है।
3दोष पृथक्करणः दोष की स्थिति में बिजली लाइन के एक खंड को अलग करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जा सकता है, जैसे कि शॉर्ट सर्किट या ग्राउंड दोष।इससे दोष नेटवर्क के अन्य हिस्सों में फैलने से बचता है और आगे क्षति का कारण बनता है.
4स्विचिंग ऑपरेशंसः डिस्कनेक्टर स्विच का उपयोग स्विचिंग ऑपरेशंस के लिए किया जाता है, जैसे कि बिजली स्रोतों को जोड़ना या डिस्कनेक्ट करना या नेटवर्क के विभिन्न हिस्सों में बिजली को पुनर्निर्देशित करना।
5सुरक्षाः डिस्कनेक्टर स्विच का उपयोग अक्सर बिजली लाइन और उपकरण को क्षति से बचाने के लिए सर्किट ब्रेकर और फ्यूज जैसे अन्य सुरक्षा उपकरणों के साथ किया जाता है।
6नवीकरणीय ऊर्जाः नवीकरणीय ऊर्जा स्रोतों जैसे पवन और सौर ऊर्जा के बढ़ते उपयोग के साथ, इन स्रोतों को बिजली ग्रिड से जोड़ने और डिस्कनेक्ट करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जाता है।
ऑपरेशन:
1दृश्य संकेतक: उच्च वोल्टेज डिस्कनेक्ट स्विच में दृश्य संकेतक हो सकते हैं, जैसे कि स्थिति संकेतक या स्थिति प्रकाश, जिससे स्विच की स्थिति (खुली या बंद) की स्पष्ट दृश्यता प्रदान की जा सके।ये संकेतक ऑपरेटरों को जल्दी से स्विच की स्थिति का पता लगाने में मदद करते हैं और एक सक्रिय सर्किट के साथ आकस्मिक संपर्क से बचते हैं.
2इंटरलॉकिंग तंत्र: कुछ उच्च वोल्टेज डिस्कनेक्ट स्विच इंटरलॉकिंग तंत्र से लैस होते हैं जो स्विच को कुछ शर्तों के तहत खोलने या बंद होने से रोकते हैं। उदाहरण के लिए,एक स्विच में एक यांत्रिक या विद्युत इंटरलॉक हो सकता है जिसके लिए स्विच को संचालित करने से पहले सर्किट को डी-एनेर्जी करने की आवश्यकता होती है, सुरक्षा में वृद्धि।
3दूरस्थ संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को नियंत्रण प्रणालियों या उपकरणों का उपयोग करके दूरस्थ रूप से संचालित किया जा सकता है। दूरस्थ संचालन स्विच के निकट होने के लिए कर्मियों की आवश्यकता को कम करता है,विद्युत खतरों के जोखिम को कम करना और परिचालन दक्षता में सुधार करना।
4पर्यावरणीय स्थायित्वः उच्च वोल्टेज डिस्कनेक्ट स्विच को अक्सर कठोर पर्यावरणीय परिस्थितियों, जैसे चरम तापमान, आर्द्रता और संक्षारक वातावरण का सामना करने के लिए डिज़ाइन किया जाता है।इसमें मजबूत आवरण हो सकते हैं, सीलेंट और कोटिंग्स चुनौतीपूर्ण वातावरण में विश्वसनीय संचालन और दीर्घायु सुनिश्चित करने के लिए।
5दोष का पता लगाने और संकेतः उन्नत उच्च वोल्टेज डिस्कनेक्ट स्विच में दोष का पता लगाने और संकेत देने के तंत्र शामिल हो सकते हैं। ये प्रणाली सर्किट में असामान्य स्थितियों का पता लगा सकती हैं,जैसे कि ओवर करंट या शॉर्ट सर्किट, और संभावित समस्याओं के बारे में ऑपरेटरों को चेतावनी देने के लिए दृश्य या श्रव्य अलार्म प्रदान करते हैं, त्वरित कार्रवाई को सुविधाजनक बनाते हैं और क्षति को कम से कम करते हैं।
स्थितिः
1स्थापना के लिए अधिकतम ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
2परिवेश का वायु तापमान +40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए और सामान्य क्षेत्रों में यह -30 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700Pa से अधिक नहीं होना चाहिए, जो 34m/s की हवा की गति से मेल खाता है।
4पृथक को 8 डिग्री तक की तीव्रता के भूकंप का सामना करने में सक्षम होना चाहिए।
5पृथक को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां लगातार तेज कंपन न हो।
6सामान्य प्रकार के अलगावकर्ताओं के लिए, उन्हें गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।और अन्य विस्फोटक और संक्षारक सामग्री जो गंभीर रूप से पृथक की इन्सुलेशन और चालकता क्षमता को प्रभावित कर सकते हैं.
7प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता अत्यधिक गंदे प्रवाहक क्षेत्रों में उपयोग के लिए उपयुक्त हैं, लेकिन उन्हें किसी भी विस्फोटक या आग पैदा करने वाली सामग्री वाले क्षेत्रों में स्थापित नहीं किया जाना चाहिए।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
