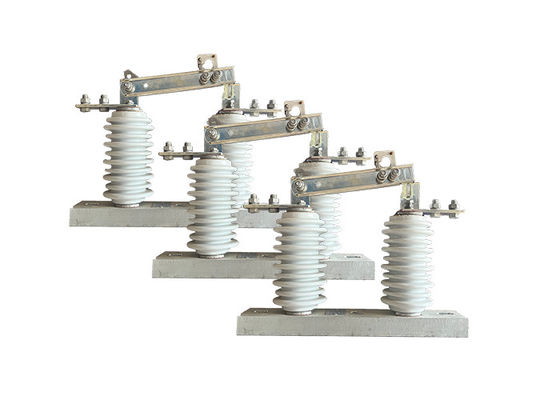

12kV 630A लोडबस्टर डिस्कनेक्ट स्विच आसान संचालन आउटडोर इस्तेमाल किया HV विद्युत अलगाव अधिकतम ऊंचाई 1000 मीटर
उत्पाद का वर्णन:
उच्च वोल्टेज विद्युत अलगावकर्ता एक प्रकार का विद्युत स्विच है जिसका उपयोग बिजली प्रणालियों में रखरखाव या सुरक्षा उद्देश्यों के लिए प्रणाली के बाकी हिस्सों से एक सर्किट को अलग करने के लिए किया जाता है।शब्द "ऊर्ध्वाधर" अलगाव की दिशा को संदर्भित करता है, जो एक समर्थन संरचना पर ऊर्ध्वाधर माउंट किया जाता है।
उच्च वोल्टेज विद्युत अलगावकर्ताओं का उपयोग सामान्यतः उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।वे उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं और अक्सर बाहरी स्थानों में स्थापित किए जाते हैं.
उच्च वोल्टेज विद्युत अलगावकों में आम तौर पर स्थिर और चलती संपर्कों का एक सेट होता है जो एक हवा के अंतराल द्वारा अलग किए जाते हैं। जब अलगाव बंद स्थिति में होता है,संपर्क एक दूसरे के संपर्क में हैं, जिससे सर्किट के माध्यम से धारा बहती है। जब अलगावकर्ता खोला जाता है, तो संपर्क अलग हो जाते हैं,सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने और इसे शेष प्रणाली से अलग.
उच्च वोल्टेज विद्युत अलगावकर्ता बिजली प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक हैं और विभिन्न पर्यावरणीय स्थितियों में काम करने के लिए डिज़ाइन किए गए हैं।वे अक्सर कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन होते हैं ताकि यह सुनिश्चित किया जा सके कि वे प्रदर्शन और सुरक्षा के लिए उद्योग के मानकों को पूरा करते हैं.
आवेदनः
1सर्किट अलगाव: उच्च वोल्टेज विद्युत अलगावकों का उपयोग मुख्य रूप से रखरखाव या मरम्मत कार्य के लिए बिजली प्रणाली के खंडों को अलगाव के लिए किया जाता है।यह श्रमिकों को विद्युत या अन्य विद्युत खतरों के जोखिम के बिना अलग सर्किट पर सुरक्षित रूप से काम करने की अनुमति देता है.
2सुरक्षाः उच्च वोल्टेज विद्युत अलगावकों का उपयोग श्रमिकों और जनता को विद्युत खतरों से बचाने के लिए एक सुरक्षा उपकरण के रूप में भी किया जाता है।उच्च वोल्टेज विद्युत अलगाव प्रणाली के सक्रिय भागों के साथ आकस्मिक संपर्क को रोकता है और विद्युत दुर्घटनाओं के जोखिम को कम करता है.
3दोष संरक्षण: उच्च वोल्टेज विद्युत अलगावकों का उपयोग बिजली प्रणाली को दोषों से बचाने के लिए भी किया जा सकता है, जैसे कि शॉर्ट सर्किट और अधिभार।उच्च वोल्टेज विद्युत अलगाव प्रणाली के अन्य हिस्सों में फैलने से और आगे की क्षति का कारण बनने से रोकता है.
4स्विचिंग: उच्च वोल्टेज विद्युत अलगावकों का उपयोग एक प्रणाली में बिजली के प्रवाह को नियंत्रित करने के लिए स्विचिंग उपकरण के रूप में किया जा सकता है। अलगावकर्ता को खोलकर या बंद करके,बिजली का प्रवाह आवश्यकतानुसार प्रणाली के विभिन्न भागों में निर्देशित किया जा सकता है.
5परीक्षणः उच्च वोल्टेज विद्युत अलगावकों का उपयोग परीक्षण के प्रयोजनों के लिए भी किया जा सकता है, जैसे कि सर्किट में वोल्टेज या वर्तमान को मापना, या सिस्टम में अन्य घटकों के प्रदर्शन का परीक्षण करना।.
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
संरचना:
1पोर्सिलेन इन्सुलेटर बॉडीः इन्सुलेटर बॉडी इन्सुलेटर का मुख्य घटक है, और आमतौर पर उच्च शक्ति वाले पोर्सिलेन से बना होता है।यह कंडक्टर और समर्थन संरचना के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और वांछित आकार और आकार में ढाला जाता है।
2धातु के अंत फिटिंगः धातु के अंत फिटिंग इन्सुलेटर शरीर से जुड़े होते हैं और इन्सुलेटर को कंडक्टर और सहायक संरचना से जोड़ने का साधन प्रदान करते हैं।वे आम तौर पर जस्ती इस्पात या अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं, और आसान स्थापना के लिए विशेष विशेषताओं जैसे कि स्लिव्स या बॉल-एंड-सॉकेट जोड़ों के साथ डिज़ाइन किया जा सकता है।
3सीलिंग यौगिकः एक सीलिंग यौगिक का उपयोग इन्सुलेटर शरीर और धातु के अंत फिटिंग के बीच संयुक्त को सील करने के लिए किया जाता है, जिससे नमी और प्रदूषकों को इन्सुलेटर के अंदर प्रवेश करने से रोका जाता है।
4हार्डवेयर: हार्डवेयर जैसे कि बोल्ट, नट और वॉशर का उपयोग धातु के अंत फिटिंग को इन्सुलेटर बॉडी और सहायक संरचना में सुरक्षित करने के लिए किया जाता है।
फिटिंग कैप: फिटिंग कैप का उपयोग धातु के अंत फिटिंग को जंग और क्षति से बचाने के लिए किया जाता है, और प्लास्टिक या अन्य सामग्रियों से बनाया जा सकता है।
5अतिरिक्त विशेषताएं: विशिष्ट अनुप्रयोग के आधार पर, चीनी मिट्टी के उच्च वोल्टेज विद्युत अलगावकों को अतिरिक्त सुविधाओं जैसे कि इन्सुलेटिंग बाधाओं, आर्क स्लैश,और उनके प्रदर्शन और सुरक्षा में सुधार के लिए पृथ्वी स्विच.
स्थितिः
1निर्दिष्ट क्षेत्र में अधिकतम ऊंचाई समुद्र तल से 1000 मीटर से अधिक नहीं है। यह ऊंचाई सीमा उपकरण की स्थापना और संचालन के लिए प्रासंगिक है।
2परिवेश के हवा के तापमान की कुछ सीमाएं हैं। अधिकतम तापमान +40°C से अधिक नहीं होना चाहिए, और न्यूनतम तापमान विशिष्ट क्षेत्र के आधार पर भिन्न हो सकता है। सामान्य क्षेत्रों में,न्यूनतम तापमान -30°C से नीचे नहीं गिरना चाहिए, जबकि पैरामोस क्षेत्रों में, यह -40 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700 पास्कल (पा) से अधिक नहीं होना चाहिए, जो लगभग 34 मीटर प्रति सेकंड की हवा की गति से मेल खाता है।यह सीमा यह सुनिश्चित करती है कि उपकरण इसकी कार्यक्षमता या संरचनात्मक अखंडता को खतरे में डाले बिना हवा के बल का सामना कर सके.
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं होनी चाहिए। यह भूकंपीय गतिविधि की अधिकतम तीव्रता को संदर्भित करता है जिसे उपकरण क्षतिग्रस्त होने के बिना सहन कर सकता है।भूकंप की तीव्रता को मापने के लिए उपयोग किया जाने वाला विशिष्ट पैमाने क्षेत्र या देश पर निर्भर हो सकता है.
5कार्य वातावरण में लगातार तेज कंपन नहीं होना चाहिए। यह आवश्यकता यह सुनिश्चित करती है कि उपकरण सामान्य परिचालन स्थितियों में स्थिर और कार्यशील रहे।अत्यधिक कंपन से अलगाव के प्रदर्शन और जीवन काल पर असर पड़ सकता है.
6सामान्य प्रकार के अलगावकर्ताओं को उन स्थानों पर स्थापित किया जाना चाहिए जो गैस, धुएं, रासायनिक जमाव, नमक स्प्रे कोहरे, धूल और अन्य विस्फोटक या संक्षारक पदार्थों से दूर रखे जाते हैं।इन सामग्रियों को अलग करनेवाला की इन्सुलेशन और संवाहक क्षमताओं पर हानिकारक प्रभाव पड़ सकता है, जो इसके प्रदर्शन और सुरक्षा को खतरे में डाल सकता है।
7प्रदूषण प्रतिरोधी प्रकार के अलगावकारों को गंभीर प्रदूषण वाले क्षेत्रों में उपयोग के लिए डिज़ाइन किया गया है।विस्फोटक पदार्थों या आग का कारण बन सकती सामग्री की कोई उपस्थिति नहीं होनी चाहिएयह आवश्यकता यह सुनिश्चित करती है कि चुनौतीपूर्ण पर्यावरणीय परिस्थितियों के बावजूद अलगावकर्ता सुरक्षित और कार्यात्मक रहे।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
