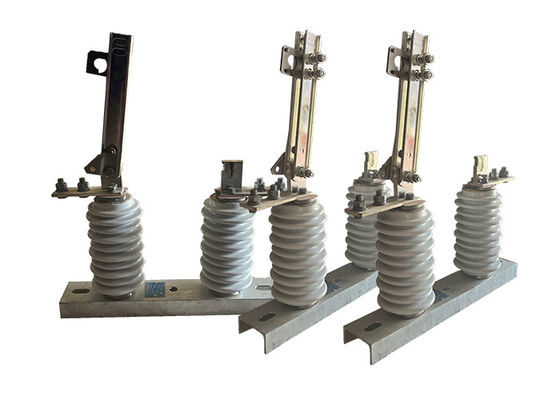

स्वचालित रूप से संचालित उच्च वोल्टेज विद्युत अलगाव 8 स्तर भूकंप तीव्रता तोड़ने सिरेमिक हुकस्टिक
उत्पाद का वर्णन:
उच्च वोल्टेज विद्युत अलगावकर्ता एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या मरम्मत के लिए ऊपरी विद्युत संचरण लाइन के एक खंड को अलग करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज विद्युत प्रणालियों में प्रयोग किया जाता है, जैसे कि विद्युत उपयोगिताओं द्वारा लंबी दूरी पर बिजली प्रसारित करने के लिए उपयोग किए जाते हैं।
स्विच एक ऊपरी संरचना पर लगाया जाता है, जैसे कि एक ट्रांसमिशन टॉवर या पोल, और बाहरी विद्युत प्रणालियों में आने वाली कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।इसमें एक लंबवत, या ऊपर-नीचे, स्विच संपर्कों को संलग्न या विच्छेदन करने के लिए आंदोलन, जो आम तौर पर तांबे या अन्य प्रवाहकीय सामग्री से बने होते हैं।
विद्युत अलगाव को ट्रांसमिशन लाइन में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जिससे रखरखाव कर्मियों को बिजली के झटके या उपकरण को नुकसान के जोखिम के बिना लाइन पर सुरक्षित रूप से काम करने की अनुमति मिलती है.इसका प्रयोग अक्सर विद्युत प्रणाली और उस पर काम करने वाले लोगों की सुरक्षा के लिए अन्य सुरक्षा उपकरणों, जैसे कि ग्राउंडिंग स्विच और सर्ज अरेस्टर्स के साथ किया जाता है।
कुल मिलाकर, उच्च वोल्टेज विद्युत अलगाव आधुनिक विद्युत संचरण प्रणालियों का एक महत्वपूर्ण घटक है, जो विद्युत ग्रिड के विश्वसनीय और सुरक्षित संचालन को सुनिश्चित करता है।
आवेदनः
1रखरखाव और मरम्मतः लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग सामान्यतः रखरखाव और मरम्मत गतिविधियों के लिए विद्युत वितरण लाइनों को अलग करने और जमीन देने के लिए किया जाता है।यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना ऊर्जायुक्त उपकरणों पर सुरक्षित रूप से काम करने की अनुमति देता है.
2आपातकालीन प्रतिक्रियाः लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग आपातकालीन स्थितियों में किया जा सकता है, जैसे कि बिजली की कटौती या प्राकृतिक आपदाएं,विद्युत वितरण लाइनों को अलग करने और जमीन पर रखने और बिजली को सुरक्षित रूप से बहाल करने के लिए.
3स्विचिंग ऑपरेशंस: लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग स्विच खोलने या बंद करने और विद्युत वितरण लाइनों पर अन्य स्विचिंग ऑपरेशंस करने के लिए किया जा सकता है।
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को यथाशीघ्र बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
ऑपरेशन:
1स्विच को बंद करना: जब स्विच बंद हो जाता है, तो सर्किट के दो प्रवाहकीय भागों को एक दूसरे के संपर्क में लाया जाता है, जिससे सर्किट के माध्यम से विद्युत धारा बहती है।
2स्विच खोलना: जब स्विच खोला जाता है, तो सर्किट के दो प्रवाहकीय भागों के बीच एक वायु अंतर बन जाता है, जिससे खंड को शेष प्रणाली से प्रभावी ढंग से अलग किया जाता है।यह आमतौर पर रखरखाव की अनुमति देने के लिए किया जाता है, मरम्मत या परीक्षण कार्य सुरक्षित रूप से किए जाने चाहिए।
3सर्किट को ग्राउंड करनाः सर्किट के अलग-थलग खंड पर कोई भी कार्य करने से पहले, किसी भी अवशिष्ट विद्युत आवेश के निर्माण को रोकने के लिए सर्किट को ग्राउंड करना महत्वपूर्ण है।यह आमतौर पर एक पृथ्वी स्विच या ग्राउंडिंग इलेक्ट्रोड का उपयोग कर किया जाता है.
संरचना:
इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू के सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत पर स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण खुद से गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
