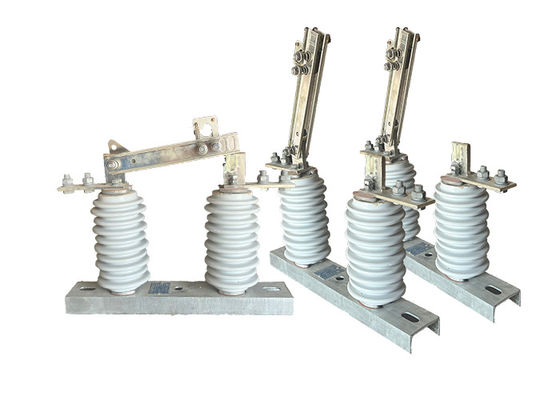

पोर्टेबल आउटडोर 1 पोल डिस्कनेक्टर स्विच सुरक्षा संचालित एसी पावर 1000 ए वर्टिकल ग्रुप डिस्कनेक्ट स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज विद्युत अलगाव, जिसे डिस्कनेक्ट स्विच या अलगाव स्विच के रूप में भी जाना जाता है, उच्च वोल्टेज बिजली प्रणालियों का एक आवश्यक घटक है।यह विद्युत सर्किट के एक विशिष्ट खंड को उसके बिजली स्रोत से डिस्कनेक्ट करने या अलग करने के उद्देश्य से कार्य करता है.
उच्च वोल्टेज विद्युत अलगाव का प्राथमिक कार्य भौतिक रूप से विद्युत सर्किट को तोड़ना है, जिससे उपकरण और बिजली स्रोत के बीच एक अलगाव पैदा होता है।यह डिस्कनेक्शन और अलगाव रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना उपकरण पर सुरक्षित रूप से काम करने की अनुमति देता है.
एक वैक्यूम सर्किट ब्रेकर के विपरीत, उच्च वोल्टेज विद्युत अलगावकर्ता आर्क बुझाने की क्षमता प्रदान नहीं करता है।यह सर्किट स्विचिंग या दोष की स्थिति के दौरान हो सकता है कि विद्युत चापों को बाधित या बुझाने के लिए डिज़ाइन नहीं किया गया है.
उच्च वोल्टेज बिजली प्रणालियों में, उच्च वोल्टेज विद्युत अलगाव अक्सर एक वैक्यूम सर्किट ब्रेकर के साथ समन्वित है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर को सर्किट को भौतिक रूप से अलग करने और विजुअल रूप से डिस्कनेक्ट को इंगित करने के लिए संचालित किया जाता है।
उच्च वोल्टेज विद्युत अलगावकर्ता रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट खोलने और एक दृश्यमान हवा अंतर बनाने के लिए संचालित हैयह क्रिया पुष्टि करती है कि उपकरण निष्क्रिय है और रखरखाव गतिविधियों के लिए सुरक्षित है।
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
आवेदनः
1विद्युत ग्रिड: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच विद्युत ग्रिड में एक महत्वपूर्ण घटक है, जहां इसका उपयोग रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिए किया जाता है।इससे यह सुनिश्चित होता है कि बिजली ग्रिड चालू और विश्वसनीय रहे।, यहां तक कि रखरखाव या मरम्मत की गतिविधियों के दौरान भी।
2विद्युत सबस्टेशन: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग विद्युत सबस्टेशन में भी किया जाता है।जब इसका उपयोग व्यक्तिगत ट्रांसफार्मर या अन्य उपकरण के रखरखाव या मरम्मत के लिए पृथक करने के लिए किया जाता हैइससे यह सुनिश्चित होता है कि सबस्टेशन रखरखाव या मरम्मत गतिविधियों के दौरान भी चालू और विश्वसनीय रहे।
3नवीकरणीय ऊर्जा प्रणालियाँ: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग नवीकरणीय ऊर्जा प्रणालियों, जैसे पवन और सौर ऊर्जा संयंत्रों में भी किया जाता है।रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिएयह यह सुनिश्चित करने में मदद करता है कि नवीकरणीय ऊर्जा प्रणाली रखरखाव या मरम्मत गतिविधियों के दौरान भी परिचालन और विश्वसनीय बनी रहे।
ऑपरेशन:
1दृश्य संकेतक: उच्च वोल्टेज डिस्कनेक्ट स्विच में दृश्य संकेतक हो सकते हैं, जैसे कि स्थिति संकेतक या स्थिति प्रकाश, जिससे स्विच की स्थिति (खुली या बंद) की स्पष्ट दृश्यता प्रदान की जा सके।ये संकेतक ऑपरेटरों को जल्दी से स्विच की स्थिति का पता लगाने में मदद करते हैं और एक सक्रिय सर्किट के साथ आकस्मिक संपर्क से बचते हैं.
2इंटरलॉकिंग तंत्र: कुछ उच्च वोल्टेज डिस्कनेक्ट स्विच इंटरलॉकिंग तंत्र से लैस होते हैं जो स्विच को कुछ शर्तों के तहत खोलने या बंद होने से रोकते हैं। उदाहरण के लिए,एक स्विच में एक यांत्रिक या विद्युत इंटरलॉक हो सकता है जिसके लिए स्विच को संचालित करने से पहले सर्किट को डी-एनेर्जी करने की आवश्यकता होती है, सुरक्षा में वृद्धि।
3दूरस्थ संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को नियंत्रण प्रणालियों या उपकरणों का उपयोग करके दूरस्थ रूप से संचालित किया जा सकता है। दूरस्थ संचालन स्विच के निकट होने के लिए कर्मियों की आवश्यकता को कम करता है,विद्युत खतरों के जोखिम को कम करना और परिचालन दक्षता में सुधार करना।
4पर्यावरणीय स्थायित्वः उच्च वोल्टेज डिस्कनेक्ट स्विच को अक्सर कठोर पर्यावरणीय परिस्थितियों, जैसे चरम तापमान, आर्द्रता और संक्षारक वातावरण का सामना करने के लिए डिज़ाइन किया जाता है।इसमें मजबूत आवरण हो सकते हैं, सीलेंट और कोटिंग्स चुनौतीपूर्ण वातावरण में विश्वसनीय संचालन और दीर्घायु सुनिश्चित करने के लिए।
5दोष का पता लगाने और संकेतः उन्नत उच्च वोल्टेज डिस्कनेक्ट स्विच में दोष का पता लगाने और संकेत देने के तंत्र शामिल हो सकते हैं। ये प्रणाली सर्किट में असामान्य स्थितियों का पता लगा सकती हैं,जैसे कि ओवर करंट या शॉर्ट सर्किट, और संभावित समस्याओं के बारे में ऑपरेटरों को चेतावनी देने के लिए दृश्य या श्रव्य अलार्म प्रदान करते हैं, त्वरित कार्रवाई को सुविधाजनक बनाते हैं और क्षति को कम करते हैं।
स्थितिः
1निर्दिष्ट क्षेत्र में अधिकतम ऊंचाई समुद्र तल से 1000 मीटर से अधिक नहीं है। यह ऊंचाई सीमा उपकरण की स्थापना और संचालन के लिए प्रासंगिक है।
2परिवेश के हवा के तापमान की कुछ सीमाएं हैं। अधिकतम तापमान +40°C से अधिक नहीं होना चाहिए, और न्यूनतम तापमान विशिष्ट क्षेत्र के आधार पर भिन्न हो सकता है। सामान्य क्षेत्रों में,न्यूनतम तापमान -30°C से नीचे नहीं गिरना चाहिए, जबकि पैरामोस क्षेत्रों में, यह -40 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700 पास्कल (पा) से अधिक नहीं होना चाहिए, जो लगभग 34 मीटर प्रति सेकंड की हवा की गति से मेल खाता है।यह सीमा यह सुनिश्चित करती है कि उपकरण इसकी कार्यक्षमता या संरचनात्मक अखंडता को खतरे में डाले बिना हवा के बल का सामना कर सके.
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं होनी चाहिए। यह भूकंपीय गतिविधि की अधिकतम तीव्रता को संदर्भित करता है जिसे उपकरण क्षतिग्रस्त होने के बिना सहन कर सकता है।भूकंप की तीव्रता को मापने के लिए उपयोग किया जाने वाला विशिष्ट पैमाने क्षेत्र या देश पर निर्भर हो सकता है.
5कार्य वातावरण में लगातार तेज कंपन नहीं होना चाहिए। यह आवश्यकता यह सुनिश्चित करती है कि उपकरण सामान्य परिचालन स्थितियों में स्थिर और कार्यशील रहे।अत्यधिक कंपन से अलगाव के प्रदर्शन और जीवन काल पर असर पड़ सकता है.
6सामान्य प्रकार के अलगावकर्ताओं को उन स्थानों पर स्थापित किया जाना चाहिए जो गैस, धुएं, रासायनिक जमाव, नमक स्प्रे कोहरे, धूल और अन्य विस्फोटक या संक्षारक पदार्थों से दूर रखे जाते हैं।इन सामग्रियों को अलग करनेवाला की इन्सुलेशन और संवाहक क्षमताओं पर हानिकारक प्रभाव पड़ सकता है, जो इसके प्रदर्शन और सुरक्षा को खतरे में डाल सकता है।
7प्रदूषण प्रतिरोधी प्रकार के अलगावकारों को गंभीर प्रदूषण वाले क्षेत्रों में उपयोग के लिए डिज़ाइन किया गया है।विस्फोटक पदार्थों या आग का कारण बन सकती सामग्री की कोई उपस्थिति नहीं होनी चाहिएयह आवश्यकता यह सुनिश्चित करती है कि चुनौतीपूर्ण पर्यावरणीय परिस्थितियों के बावजूद अलगावकर्ता सुरक्षित और कार्यात्मक रहे।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
