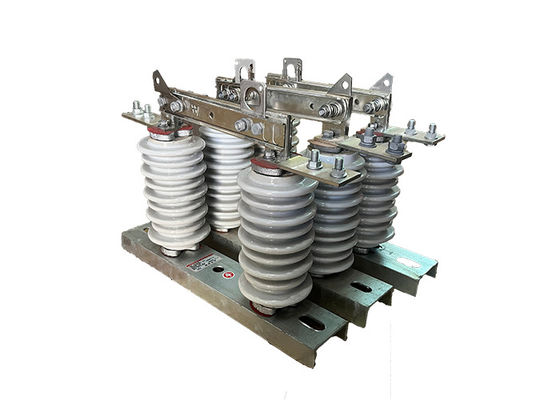

पोर्सिलेन हाई वोल्टेज इलेक्ट्रिकल आइसोलेटर 630A वर्टिकल ब्रेक डिस्कनेक्ट स्विच आउटडोर वितरण प्रणाली के लिए
उत्पाद का वर्णन:
उच्च वोल्टेज विद्युत अलगावकों का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत के कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।
इन्हें उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है, और इन्हें अक्सर बाहरी स्थानों पर स्थापित किया जाता है, जहां उन्हें कठोर पर्यावरणीय परिस्थितियों जैसे कि चरम तापमान, हवा,इसलिए, वे इन परिस्थितियों का सामना करने के लिए बनाए गए हैं और अक्सर टिकाऊ सामग्री जैसे स्टील या एल्यूमीनियम से बने होते हैं।
उच्च वोल्टेज विद्युत अलगावकर्ता विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर विभिन्न प्रकार और विन्यास में आते हैं। उदाहरण के लिए,कुछ विद्युत अलगावकों को इनडोर उपयोग के लिए डिज़ाइन किया गया है, जबकि अन्य बाहरी उपयोग के लिए उपयुक्त हैं। कुछ को मैन्युअल रूप से संचालित करने के लिए डिज़ाइन किया गया है, जबकि अन्य स्वचालित हैं और दूरस्थ रूप से संचालित किया जा सकता है।
विद्युत अलगावकर्ताओं में सर्किट को अलग करने के अपने प्राथमिक कार्य के अलावा अन्य महत्वपूर्ण विशेषताएं भी होती हैं, जैसे कि उनकी स्थिति (खुली या बंद) का दृश्य संकेत प्रदान करना,और यह सुनिश्चित करना कि सर्किट जब अलगावकर्ता खुला है बिजली नहीं है.
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
ऑपरेशन:
1स्विच को बंद करना: जब स्विच बंद हो जाता है, तो सर्किट के दो प्रवाहकीय भागों को एक दूसरे के संपर्क में लाया जाता है, जिससे सर्किट के माध्यम से विद्युत धारा बहती है।
2स्विच खोलना: जब स्विच खोला जाता है, तो सर्किट के दो प्रवाहकीय भागों के बीच एक वायु अंतर बन जाता है, जिससे खंड को शेष प्रणाली से प्रभावी ढंग से अलग किया जाता है।यह आमतौर पर रखरखाव की अनुमति देने के लिए किया जाता है, मरम्मत या परीक्षण कार्य सुरक्षित रूप से किए जाने चाहिए।
3सर्किट को ग्राउंड करनाः सर्किट के अलग-थलग खंड पर कोई भी कार्य करने से पहले, किसी भी अवशिष्ट विद्युत आवेश के निर्माण को रोकने के लिए सर्किट को ग्राउंड करना महत्वपूर्ण है।यह आमतौर पर एक पृथ्वी स्विच या ग्राउंडिंग इलेक्ट्रोड का उपयोग कर किया जाता है.
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को यथाशीघ्र बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
स्थितिः
1स्थापना के लिए अधिकतम ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
2परिवेश का वायु तापमान +40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए और सामान्य क्षेत्रों में यह -30 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700Pa से अधिक नहीं होना चाहिए, जो 34m/s की हवा की गति से मेल खाता है।
4पृथक को 8 डिग्री तक की तीव्रता के भूकंप का सामना करने में सक्षम होना चाहिए।
5पृथक को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां लगातार तेज कंपन न हो।
6सामान्य प्रकार के अलगावकर्ताओं के लिए, उन्हें गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।और अन्य विस्फोटक और संक्षारक सामग्री जो गंभीर रूप से पृथक की इन्सुलेशन और चालकता क्षमता को प्रभावित कर सकते हैं.
7प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता अत्यधिक गंदे प्रवाहक क्षेत्रों में उपयोग के लिए उपयुक्त हैं, लेकिन उन्हें किसी भी विस्फोटक या आग पैदा करने वाली सामग्री वाले क्षेत्रों में स्थापित नहीं किया जाना चाहिए।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
