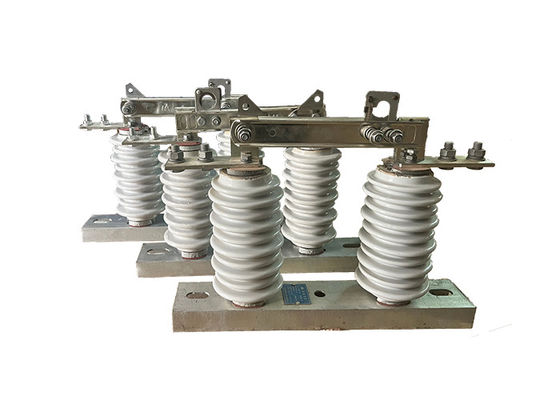

वितरण प्रणालियों में प्रयुक्त बाहरी सीमा भार स्विच के साथ 12kV-36kV उच्च वोल्टेज विद्युत अलगाव एकल चरण
उत्पाद का वर्णन:
उच्च वोल्टेज विद्युत पृथक एक प्रकार का विद्युत पृथक है जिसका उपयोग ऊपरी विद्युत संचरण और वितरण प्रणालियों में किया जाता है।यह विद्युत लाइनों और उनके समर्थन संरचनाओं के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और बिजली के तारों के वजन का समर्थन करने के लिए।
यह आमतौर पर विशेष सामग्री जैसे कि चीनी मिट्टी या पॉलिमर से बना होता है, जो विद्युत आर्किंग और संक्षारण के प्रति अत्यधिक प्रतिरोधी होता है।वे उच्च स्तर के वोल्टेज और विद्युत धारा का सामना करने के लिए डिजाइन कर रहे हैं, और आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां विश्वसनीयता और सुरक्षा महत्वपूर्ण होती है।
उच्च वोल्टेज विद्युत अलगावकों का उपयोग आमतौर पर विद्युत संचरण और वितरण प्रणालियों में किया जाता है, जहां वे उच्च वोल्टेज विद्युत लाइनों और उपकरणों का समर्थन और अलगाव करने का एक साधन प्रदान करते हैं।वे उच्च स्तर के वोल्टेज और विद्युत धारा का सामना करने के लिए डिजाइन कर रहे हैं, और आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां विश्वसनीयता और सुरक्षा महत्वपूर्ण होती है।
और यह विभिन्न आकारों और आकारों में उपलब्ध है, और इसे विशेष सुविधाओं के साथ डिजाइन किया जा सकता है ताकि उनके प्रदर्शन और सुरक्षा में सुधार हो सके। इनमें इन्सुलेटिंग बाधाएं, आर्क स्लैश,और पृथ्वी स्विच, दूसरों के बीच।
आवेदनः
1 सबस्टेशन अलगावःएक सबस्टेशन में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग ट्रांसफार्मर, सर्किट ब्रेकर और अन्य उपकरणों को रखरखाव या मरम्मत के लिए बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
2 ट्रांसमिशन लाइन अलगावःउच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग उच्च वोल्टेज ट्रांसमिशन लाइन के अनुभागों को रखरखाव, मरम्मत या आपात स्थिति के दौरान बिजली प्रवाह को रोकने के लिए किया जाता है।
3 संधारित्र बैंक स्विचिंगःसंधारित्र बैंकों वाली बिजली प्रणालियों में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के लिए संधारित्र बैंक को बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
4 लोड शेलिंग:अतिभार या अन्य आपात स्थिति के मामले मेंस्थिति, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग बिजली प्रणाली के कुछ वर्गों को डिस्कनेक्ट करके भार को कम करने के लिए किया जा सकता है।
5 दोष पृथक्करणःउच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग बिजली प्रणाली के दोषपूर्ण वर्गों को अलग करने के लिए किया जाता है ताकि उपकरण को नुकसान न हो और बिजली आपूर्ति की निरंतरता सुनिश्चित हो सके।
इन्सुलेटिंग बॉडी:अछूता शरीर अछूता का मुख्य घटक है, और आमतौर पर चीनी मिट्टी या पॉलिमर से बना होता है।यह बिजली लाइन और समर्थन संरचना के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और विशिष्ट अनुप्रयोग के आधार पर विभिन्न तरीकों से आकार दिया जा सकता है।
धातु अंत फिटिंगःधातु के अंत फिटिंग अछूता शरीर से जुड़े होते हैं और अलगावकर्ता को विद्युत लाइन और समर्थन संरचना से जोड़ने का साधन प्रदान करते हैं।वे आम तौर पर जस्ती इस्पात या अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं, और आसान स्थापना के लिए विशेष विशेषताओं जैसे कि स्लिव्स या बॉल-एंड-सॉकेट जोड़ों के साथ डिज़ाइन किया जा सकता है।
आर्क स्लाइट्स:कई ऊपरी विद्युत अलगावकों को आर्क स्लैश के साथ डिज़ाइन किया गया है, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलाने में मदद करते हैं और अलगावक को नुकसान से बचाते हैं।
पृथ्वी स्विच:कुछ ऊपरी विद्युत अलगाव में एक पृथ्वी स्विच होता है, जो खराबी या अधिभार की स्थिति में बिजली लाइन को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
घुड़सवार टोपीःफिटिंग कैप का उपयोग धातु के अंत फिटिंग को जंग और क्षति से बचाने के लिए किया जाता है, और प्लास्टिक या अन्य सामग्रियों से बनाया जा सकता है।
सुरक्षा जोखिमः
विद्युत झटका:उच्च वोल्टेज डिस्कनेक्ट स्विच यदि ठीक से नहीं चलाए जाते हैं तो संभावित घातक बिजली का झटका दे सकते हैं।यह तब हो सकता है जब स्विच को खोलने से पहले उसे ठीक से अलग नहीं किया जाता हो या उपकरण में कोई खराबी हो.
2आर्क फ्लैशःजब उच्च वोल्टेज डिस्कनेक्ट स्विच खोले जाते हैं, तो एक आर्क फ्लैश हो सकता है, जो गर्मी, प्रकाश और दबाव के रूप में ऊर्जा की एक महत्वपूर्ण मात्रा जारी कर सकता है। इससे जलन, आंखों की क्षति हो सकती है,और अन्य चोटें.
उपकरण की विफलता:उच्च वोल्टेज के डिस्कनेक्ट स्विच खराब हो सकते हैं यदि उन्हें ठीक से बनाए नहीं रखा जाता या यदि वे अतिभारित हो जाते हैं। इससे उपकरण क्षतिग्रस्त हो सकते हैं, बिजली की आग लग सकती है और अन्य खतरे हो सकते हैं।
4पर्यावरण संबंधी जोखिमःउच्च वोल्टेज डिस्कनेक्ट स्विच अक्सर बाहरी वातावरण में स्थित होते हैं, जहां वे अत्यधिक मौसम की स्थिति के संपर्क में आ सकते हैं, जैसे कि तेज हवाएं, भारी बारिश और बिजली के झटके।इन स्थितियों से उपकरण का संचालन या रखरखाव करने वाले कर्मियों के लिए अतिरिक्त सुरक्षा जोखिम पैदा हो सकते हैं।.
पी.एस.
उच्च वोल्टेज डिस्कनेक्ट स्विच से जुड़े जोखिमों को कम करने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है, जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग करना शामिल है।लॉकआउट और टैगआउट प्रक्रियाओं के बाद, और यह सुनिश्चित करना कि केवल योग्य और प्रशिक्षित कर्मियों को ही उपकरण का संचालन और रखरखाव करने की अनुमति है।उपकरण का नियमित रखरखाव और परीक्षण उपकरण की विफलता और अन्य खतरों के जोखिम को कम करने में भी मदद कर सकता है.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
