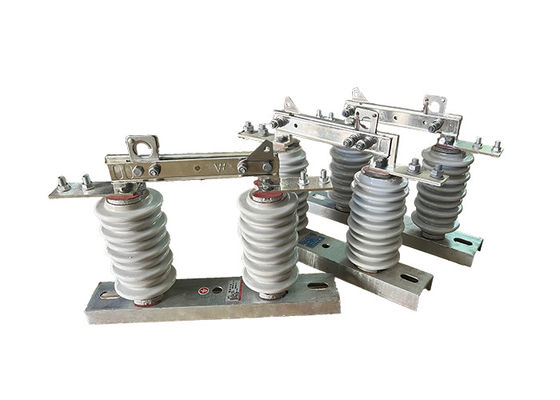

पोर्सिलेन हाई वोल्टेज इलेक्ट्रिकल आइसोलेटर ब्रेक करने के लिए समूह संचालित डिस्कनेक्ट स्विच 700Pa हवा का दबाव
उत्पाद का वर्णनः
उच्च वोल्टेज विद्युत अलगावकों का उपयोग आमतौर पर विद्युत संचरण और वितरण प्रणालियों में किया जाता है, जहां वे उच्च वोल्टेज विद्युत लाइनों और उपकरणों का समर्थन और अलगाव करने का एक साधन प्रदान करते हैं।वे उच्च स्तर के वोल्टेज और विद्युत धारा का सामना करने के लिए डिजाइन कर रहे हैं, और आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां विश्वसनीयता और सुरक्षा महत्वपूर्ण होती है।
उच्च वोल्टेज विद्युत अलगाव का निर्माण आम तौर पर एक पोर्सिलेन अछूता शरीर, धातु अंत फिटिंग और एक सीलिंग यौगिक सहित कई प्रमुख घटकों को शामिल करता है।अछूता शरीर आमतौर पर उच्च शक्ति वाले चीनी मिट्टी से बना होता है, जिसे वांछित आकार और आकार में ढाला जाता है और इसके विद्युत और यांत्रिक गुणों में सुधार के लिए एक ग्लेज़ के साथ लेपित किया जाता है।समर्थन संरचना या उपकरण के लिए अलगाव को संलग्न करने का एक साधन प्रदान करना.
उच्च वोल्टेज विद्युत अलगावकर्ता विभिन्न आकारों और आकारों में उपलब्ध हैं, और उनके प्रदर्शन और सुरक्षा में सुधार के लिए विशेष सुविधाओं के साथ डिज़ाइन किए जा सकते हैं।इनमें इन्सुलेटिंग बाधाएं शामिल हो सकती हैं, आर्क पैराशूट, और पृथ्वी स्विच, दूसरों के बीच।
स्थितिः
1.उंचाई 1000 मीटर से अधिक नहीं है
2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;
3. हवा का दबाव 700Pa से अधिक नहीं है।
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;
5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;
6सामान्य प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।
और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से पृथक की इन्सुलेशन और प्रवाह क्षमता को प्रभावित करते हैं
7.प्रदूषण-सबूत प्रकार अलगाव गंभीर गंदे प्रवाह क्षेत्र के लिए लागू होता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण पदार्थ नहीं होना चाहिए
संरचना:
1पोर्सिलेन इन्सुलेटर बॉडीः इन्सुलेटर बॉडी इन्सुलेटर का मुख्य घटक है, और आमतौर पर उच्च शक्ति वाले पोर्सिलेन से बना होता है।यह कंडक्टर और समर्थन संरचना के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और वांछित आकार और आकार में ढाला जाता है।
2धातु के अंत फिटिंगः धातु के अंत फिटिंग इन्सुलेटर शरीर से जुड़े होते हैं और इन्सुलेटर को कंडक्टर और सहायक संरचना से जोड़ने का साधन प्रदान करते हैं।वे आम तौर पर जस्ती इस्पात या अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं, और आसान स्थापना के लिए विशेष विशेषताओं जैसे कि स्लिव्स या बॉल-एंड-सॉकेट जोड़ों के साथ डिज़ाइन किया जा सकता है।
3सीलिंग यौगिकः एक सीलिंग यौगिक का उपयोग इन्सुलेटर शरीर और धातु के अंत फिटिंग के बीच संयुक्त को सील करने के लिए किया जाता है, जिससे नमी और प्रदूषकों को इन्सुलेटर के अंदर प्रवेश करने से रोका जाता है।
4हार्डवेयर: हार्डवेयर जैसे कि बोल्ट, नट्स और वॉशर का उपयोग धातु के अंत फिटिंग को इन्सुलेटर बॉडी और सहायक संरचना में सुरक्षित करने के लिए किया जाता है।
फिटिंग कैप: फिटिंग कैप का उपयोग धातु के अंत फिटिंग को जंग और क्षति से बचाने के लिए किया जाता है, और प्लास्टिक या अन्य सामग्रियों से बनाया जा सकता है।
5.अतिरिक्त विशेषताएं: विशिष्ट अनुप्रयोग के आधार पर, चीनी मिट्टी के उच्च वोल्टेज विद्युत अलगावकों को अतिरिक्त विशेषताओं जैसे कि इन्सुलेटिंग बाधाओं, आर्क स्लैश,और उनके प्रदर्शन और सुरक्षा में सुधार के लिए पृथ्वी स्विच.
ऑपरेशन:
1 तैयारीःस्विच को चालू करने से पहले सर्किट को बंद कर दिया जाना चाहिए और किसी भी विद्युत खतरों को रोकने के लिए ठीक से ग्राउंड किया जाना चाहिए। स्विच को क्षति या पहनने के किसी भी संकेत के लिए निरीक्षण किया जाना चाहिए।
2 स्विच बंद करना:स्विच बंद करने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को बंद स्थिति में ले जाता है। यह सर्किट को बिजली स्रोत से जोड़ता है,सर्किट के माध्यम से धारा के प्रवाह की अनुमति.
3 स्विच खोलनाःस्विच खोलने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को खुली स्थिति में ले जाता है।धारा के प्रवाह को बाधित करना.
4 आर्क प्रबंधन:जब स्विच खोला जाता है, तो संपर्कों के बीच एक विद्युत चाप हो सकता है, जो खतरनाक हो सकता है और स्विच को नुकसान पहुंचा सकता है।स्विच को आर्क स्लैश या ब्लोआउट कॉइल्स जैसे उपकरणों से लैस किया जा सकता है.
5 सुरक्षाःउच्च वोल्टेज डिस्कनेक्ट स्विच के ऑपरेटरों को विद्युत खतरों को रोकने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना चाहिए। इसमें व्यक्तिगत सुरक्षा उपकरण पहनना, टीमों में काम करना,और लॉकआउट/टैगआउट प्रक्रियाओं के बाद.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
