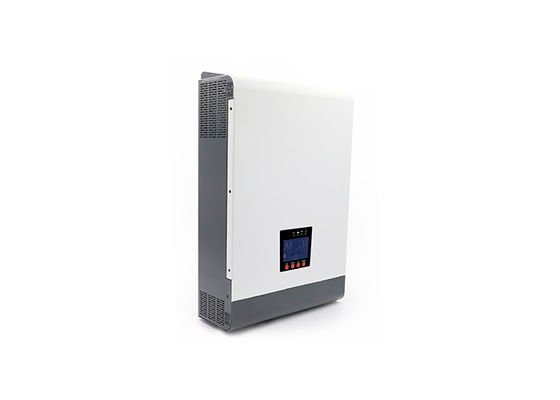

होम बैकअप पावर ऑफ ग्रिड सौर इन्वर्टर उच्च दक्षता 5000VA शुद्ध साइन वेव इन्वर्टर के साथ निर्मित में MPPT 80A
उत्पाद का परिचय:
यह एक मल्टीफंक्शन इन्वर्टर और चार्जर है जो एक इन्वर्टर, सौर चार्जर और बैटरी चार्जर के कार्यों को जोड़कर पोर्टेबल निर्बाध बिजली समर्थन प्रदान करता है।इसका व्यापक एलसीडी डिस्प्ले उपयोगकर्ता को कॉन्फ़िगर करने योग्य और आसान-से-पहुंच बटन संचालन जैसे बैटरी चार्जिंग प्रदान करता है, वर्तमान, एसी/सौर चार्जर प्राथमिकता, और विभिन्न अनुप्रयोगों के आधार पर स्वीकार्य इनपुट वोल्टेज।
विशेषताएंः
1शुद्ध सीनस वेव इन्वर्टर: यह सुविधा यह सुनिश्चित करती है कि इन्वर्टर स्वच्छ और स्थिर एसी पावर आउटपुट उत्पन्न करता है, जो संवेदनशील इलेक्ट्रॉनिक उपकरणों के लिए आवश्यक है।यह एक उच्च गुणवत्ता वाली बिजली आपूर्ति प्रदान करता है जो उपयोगिता ग्रिड बिजली के बराबर है.
2एलसीडी सेटिंग्स के माध्यम से कॉन्फ़िगर करने योग्य इनपुट वोल्टेज रेंजः इन्वर्टर उपयोगकर्ताओं को अपनी विशिष्ट आवश्यकताओं के अनुसार इनपुट वोल्टेज रेंज को समायोजित करने की अनुमति देता है।यह लचीलापन विभिन्न बिजली स्रोतों के साथ संगतता को सक्षम करता है, जैसे कि विभिन्न प्रकार की बैटरी या विभिन्न वोल्टेज आउटपुट वाले सौर पैनल।
3एलसीडी सेटिंग्स के माध्यम से आवेदन के आधार पर कॉन्फ़िगर करने योग्य बैटरी चार्जिंग करंटः उपयोगकर्ता अपनी विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर बैटरी चार्जिंग करंट को अनुकूलित कर सकते हैं।यह सुविधा बैटरी क्षमता जैसे कारकों को ध्यान में रखते हुए कुशल चार्जिंग की अनुमति देती है, चार्जिंग का समय और उपलब्ध बिजली स्रोत।
4एलसीडी सेटिंग्स के माध्यम से कॉन्फ़िगर करने योग्य एसी/सोलर चार्जर प्राथमिकताः इन्वर्टर बैटरी चार्ज करने के लिए या तो एसी पावर या सौर ऊर्जा को प्राथमिकता देने का विकल्प प्रदान करता है।उपयोगकर्ता एलसीडी सेटिंग्स के माध्यम से अपनी पसंदीदा प्राथमिकता सेट कर सकते हैं, जिससे उन्हें अपनी बिजली की खपत को अनुकूलित करने और नवीकरणीय ऊर्जा स्रोतों का अधिकतम उपयोग करने की अनुमति मिलती है।
5.नेट वोल्टेज या जनरेटर पावर के साथ संगत: इन्वर्टर को नट वोल्टेज और जनरेटर पावर दोनों के साथ निर्बाध रूप से काम करने के लिए डिज़ाइन किया गया है।यह बहुमुखी प्रतिभा यह सुनिश्चित करती है कि डिवाइस का उपयोग पर्यावरण और बिजली आपूर्ति परिदृश्यों की एक विस्तृत श्रृंखला में किया जा सकता है.
6.एसी पावर बहाल होने पर स्वचालित रीस्टार्टः बिजली कटौती और बाद में बहाल होने की स्थिति में, इन्वर्टर स्वचालित रूप से अनियंत्रित बिजली आपूर्ति प्रदान करने के लिए फिर से शुरू होता है।यह सुविधा मैनुअल हस्तक्षेप की आवश्यकता को समाप्त करती है और एक निर्बाध संक्रमण वापस एसी शक्ति के लिए सुनिश्चित करती है.
7अतिभार/अतिताप/शॉर्ट सर्किट सुरक्षा: इन्वर्टर अतिभार, अतिताप और शॉर्ट सर्किट से बचाने के लिए उन्नत सुरक्षा तंत्र से लैस है।इन सुरक्षा सुविधाओं इन्वर्टर और कनेक्टेड उपकरणों को नुकसान से बचने में मदद, विश्वसनीय और सुरक्षित संचालन सुनिश्चित करता है।
8बैटरी के प्रदर्शन को अनुकूलित करने के लिए बैटरी चार्जर का बुद्धिमान डिजाइनःइन्वर्टर में एक बुद्धिमान बैटरी चार्जिंग सिस्टम शामिल है जो बैटरी के प्रदर्शन और दीर्घायु को बढ़ाने के लिए चार्जिंग प्रक्रिया को अनुकूलित करता हैइसमें बहु-चरण चार्जिंग, तापमान मुआवजा और वोल्टेज विनियमन जैसी प्रौद्योगिकियों का उपयोग किया जाता है ताकि बैटरी को कुशल और सुरक्षित रूप से चार्ज किया जा सके।
9.कोल्ड स्टार्ट फंक्शन: इन्वर्टर को कोल्ड स्टार्ट फंक्शन से लैस किया गया है, जो कि इनपुट पावर उपलब्ध न होने पर भी इसे चालू करने और काम करना शुरू करने की अनुमति देता है।यह सुविधा विशेष रूप से आपात स्थिति के दौरान उपयोगी है या जब इन्वर्टर सीमित बिजली स्रोतों के साथ दूरस्थ स्थानों में प्रयोग किया जाता है.
आवेदनः
इस इन्वर्टर का उपयोग घर या कार्यालय के वातावरण में विभिन्न प्रकार के उपकरणों को बिजली देने के लिए किया जा सकता है।
ऑपरेशन:
1. पावर ऑन/ऑफ
एक बार डिवाइस ठीक से स्थापित हो जाने के बाद और बैटरी सुरक्षित रूप से जुड़ी हो जाने के बाद, बस डिवाइस को चालू करने के लिए पावर ऑन/ऑफ स्विच (डिवाइस के केस पर स्थित) दबाएं।
2. प्रदर्शन
आरेख में दिखाया गया ऑपरेशन और डिस्प्ले पैनल इन्वर्टर के फ्रंट पैनल पर स्थित है। इसमें चार संकेतक, चार फ़ंक्शन कुंजी और एक एलसीडी डिस्प्ले स्क्रीन शामिल है।वे ऑपरेशन की स्थिति को इंगित करने और इनपुट/आउटपुट शक्ति की जानकारी प्रदर्शित करने के लिए उपयोग किया जाता है.
3बटन समारोहः
फ़ंक्शन सेटिंगःफंक्शन सेटिंग पृष्ठ में प्रवेश करने के लिए प्रदर्शन स्क्रीन पर फंक्शन सेटिंग कुंजी (संख्या 4) को कम से कम 2 सेकंड तक दबाए रखें। एक बार सेटिंग इंटरफ़ेस में,ऊपर या नीचे स्क्रॉल करने के लिए 2 या 3 कुंजी का उपयोग करें और वांछित सेटिंग पृष्ठ का चयन करें.
सेटिंग बटनःफ़ंक्शन सेटिंग पृष्ठ में, 0.1 से 2 सेकंड के लिए 1 कुंजी दबाकर चयनित विकल्प की पुष्टि होगी.
पृष्ठ घुमाएँ बटनःकिसी भी पृष्ठ पर 0.1 सेकंड या उससे अधिक समय तक दूसरी या तीसरी कुंजी दबाने से पृष्ठ बाईं या दाईं ओर स्क्रॉल हो जाएगा।
4एलईडी संकेतक समारोहः
एलसीडी डिस्प्ले को निम्न में विभाजित किया जा सकता हैः आइकन डिस्प्ले, संख्यात्मक मान डिस्प्ले और कार्य सेटिंग क्षेत्र, और ऑपरेटिंग मोड डिस्प्ले क्षेत्र।
1. लोड और बैटरी ग्राफिक लोड और बैटरी क्षमता दिखाता है, प्रत्येक वर्ग 25% क्षमता का प्रतिनिधित्व करता है, लोड आइकन पलटनेवाला अधिभारित है जब चमक जाएगा,और बैटरी आइकन चमक जाएगा जब बैटरी क्षमता बहुत कम है या बैटरी जुड़ा नहीं है. 2.
2. बजर आइकन दर्शाता है कि बजर म्यूट है या नहीं, सामान्य स्थिति में, आइकन प्रदर्शित नहीं होता है; किसी भी मोड में, पृष्ठभूमि सॉफ्टवेयर म्यूट चालू सेट करता है, इन्वर्टर म्यूट राज्य में प्रवेश करता है,और बज़र अक्षम आइकन प्रदर्शित किया जाएगा.
3. सेटअप मेनू में प्रवेश करते समय, सेटअप आइकन चमक जाएगा, अन्यथा आइकन प्रदर्शित नहीं किया जाएगा.
4. दोष आइकन केवल दोष मोड में प्रदर्शित होता है, अन्य मामलों में आइकन प्रदर्शित नहीं होता है.
संख्यात्मक प्रदर्शन और कार्य सेटिंग क्षेत्र:
1. गैर-कार्य सेटिंग मोड में, यह क्षेत्र इन्वर्टर से संबंधित जानकारी प्रदर्शित करता है. सामान्य मोड आउटपुट जानकारी प्रदर्शित करता है, ऊपर/नीचे क्वेरी कुंजी (No.2 या No.3 कुंजी) को संचालित करता है (3 प्रेसः No.2) इनपुट वोल्टेज और आउटपुट वोल्टेज प्रदर्शित करने के लिए, इनपुट आवृत्ति और आउटपुट आवृत्ति, बैटरी वोल्टेज और करंट, पीवी वोल्टेज और पीवी करंट, पीवी वोल्टेज और पावर, आउटपुट पावर और आउटपुट वोल्टेज, आउटपुट लगने वाली शक्ति और आउटपुट वोल्टेज,भार प्रतिशत और आउटपुट वोल्टेज, सॉफ्टवेयर संस्करण और अन्य संबंधित जानकारी। दोष मोड दोष कोड प्रदर्शित करता है।
2फ़ंक्शन सेटिंग पृष्ठ में, फ़ंक्शन सेटिंग कुंजी और ऊपर और नीचे क्वेरी कुंजियों को संचालित करके आउटपुट वोल्टेज (OPU), बैटरी निम्न वोल्टेज शटडाउन बिंदु (EOd), आदि सेट किया जा सकता है।
कार्य मोड प्रदर्शन क्षेत्रः
बिजली चालू होने के 4 सेकंड के बाद, यह डिस्प्ले क्षेत्र मुख्य रूप से इन्वर्टर के कार्य मोड को दर्शाता है। उदाहरण के लिएः स्टैंडबाय मोड, नेट मोड, बैटरी मोड, दोष मोड।
सुरक्षा निर्देशः
1चेतावनी - चोट लगने के जोखिम को कम करने के लिए केवल लीड-एसिड बैटरी को चार्ज करें। अन्य प्रकार की बैटरी फट सकती हैं, जिससे चोट और क्षति हो सकती है।
2. यूनिट को अलग न करें. जब सेवा या मरम्मत की आवश्यकता होती है, तो इसे एक योग्य सेवा केंद्र में ले जाएं. अनुचित सेवा के परिणामस्वरूप बिजली के झटके या आग का खतरा हो सकता है.
3विद्युत शॉक के जोखिम को कम करने के लिए, किसी भी रखरखाव या सफाई करने से पहले सभी विद्युत तारों को डिस्कनेक्ट करें।
4.सावधान - केवल योग्य इंस्टॉलरों को ही बैटरी के साथ इकाई स्थापित करनी चाहिए.
5- कभी भी जमे हुए बैटरी को चार्ज न करें।
6इन्वर्टर/चार्जर के संचालन को अनुकूलित करने के लिए आवश्यक विनिर्देशों के अनुसार उचित केबल आकार का चयन करना महत्वपूर्ण है।
7बैटरी पर या बैटरी के आसपास धातु के औजारों का प्रयोग करते समय बहुत सावधान रहें। उपकरण गिरने से बैटरी या अन्य विद्युत घटकों में चिंगारी या शॉर्ट सर्किट हो सकता है और विस्फोट हो सकता है।
8एसी या डीसी टर्मिनलों को डिस्कनेक्ट करने के लिए, स्थापना प्रक्रियाओं का बारीकी से पालन करें। विवरण के लिए इस मैनुअल के स्थापना अनुभाग को देखें।
9बैटरी बिजली आपूर्ति की अतिप्रवाह सुरक्षा के लिए 150 ए फ्यूज प्रदान किया गया है।
10ग्राउंडिंग निर्देश - इस इन्वर्टर/चार्जर को स्थायी रूप से ग्राउंड किए गए वायरिंग सिस्टम से जोड़ा जाना चाहिए। इस इन्वर्टर को स्थापित करते समय स्थानीय आवश्यकताओं और नियमों का पालन करना सुनिश्चित करें।
11.एसी आउटपुट और डीसी इनपुट को शॉर्टकट न करें. डीसी इनपुट को पावर शॉर्ट सर्किट से कनेक्ट न करें.
स्थापनाः
सभी वायरिंग कनेक्ट करने से पहले, दो शिकंजा को हटा दें और नीचे के शीर्ष और कवर को नीचे के रूप में हटा दें
कृपया स्थापना स्थान का चयन करने से पहले निम्नलिखित बिंदुओं पर विचार करें:
1. इन्वर्टर को ज्वलनशील निर्माण सामग्री पर स्थापित न करें. ठोस सतह पर माउंट करें एलसीडी डिस्प्ले समय की पूरी रीडिंग की अनुमति देने के लिए आंखों के स्तर पर इन्वर्टर को माउंट करें.
2. गर्मी को दूर करने के लिए उचित वायु परिसंचरण के लिए, इकाइयों के किनारों पर लगभग 20 सेमी और ऊपर और नीचे लगभग 50 सेमी का रिक्ति छोड़ दें।
3इष्टतम संचालन सुनिश्चित करने के लिए परिवेश का तापमान 0°C से 55°C के बीच होना चाहिए।
अनुशंसित माउंटिंग स्थिति दीवार के लंबवत होनी चाहिए. सुनिश्चित करें कि अन्य वस्तुओं और सतहों को सुनिश्चित करने के लिए दिखाया गया है और तारों को हटाने के लिए पर्याप्त स्थान है।कंक्रीट या अन्य गैर-ज्वलनशील सतहों पर स्थापित करने के लिए उपयुक्त.
सभी तारों को जोड़ने के बाद, कृपया नीचे चित्र में दिखाए अनुसार दो पेंचों को घुमाएं और नीचे का कवर वापस लगाएं।
फ़ंक्शन सेटिंगः
1फ़ंक्शन सेटिंग पृष्ठ में प्रवेश करने के लिए फ़ंक्शन सेटिंग कुंजी संख्या 4 को 2 सेकंड से अधिक समय तक दबाएं, फ़ंक्शन का चयन करने के लिए क्वेरी कुंजी संख्या 2 या संख्या 3 को 0.1 से 2 सेकंड तक दबाएं,और वांछित फ़ंक्शन सेटिंग पृष्ठ पर पृष्ठ चालू करने के बाद, संबंधित फ़ंक्शन का शब्द चमकता है।
2चयनित फ़ंक्शन के सेटिंग पृष्ठ में प्रवेश करने के लिए 0.1-2 सेकंड के लिए पुष्टिकरण कुंजी 4 दबाएँ।तो शब्द "चयनित फ़ंक्शन" रोशनी और शब्द "चयनित फ़ंक्शन" के बाईं ओर मूल्य चमकता है.
3चयनित फ़ंक्शन के सेटिंग पृष्ठ में प्रवेश करने के लिए 0.1 से 2 सेकंड के लिए कुंजी 4 दबाएँ।"फंक्शन" शब्द चमक जाएगा और चयनित फ़ंक्शन का मान "फंक्शन" शब्द के बाईं ओर चमक जाएगा.
4.0.1 से 2 सेकंड या उससे अधिक समय तक कुंजी 1 दबाएं, फ़ंक्शन सफलतापूर्वक सेट हो जाएगा,और फ़ंक्शन फ़ंक्शन सेटिंग पृष्ठ से बाहर निकल जाएगा और मुख्य प्रदर्शन पृष्ठ पर वापस आ जाएगा (या इसे खोला नहीं जा सकता है और मुख्य प्रदर्शन पृष्ठ पर वापस कूदने से पहले 30 सेकंड तक प्रतीक्षा कर सकते हैं)
